Hướng dẫn sử dụng SBIMTS · Bài 9/10

Bản vẽ cầu thang sắt

Bộ bản vẽ cầu thang sắt từ SBIMTS: mặt bằng kết cấu, mặt cắt, chi tiết lan can, liên kết thang, liên kết dầm – cột, neo tường, thống kê thép hình.

Cập nhật 18/10/2026 · áp dụng SBIMTS 1.0.33

Mục Bản vẽ: khổ giấy (A3 / A2 / A1), tiền tố số hiệu bản vẽ. Tab Xem bản vẽ xem trước; Xuất bản vẽ CAD rồi chọn điểm đặt trên AutoCAD. Bộ bản vẽ gồm 6 tờ:

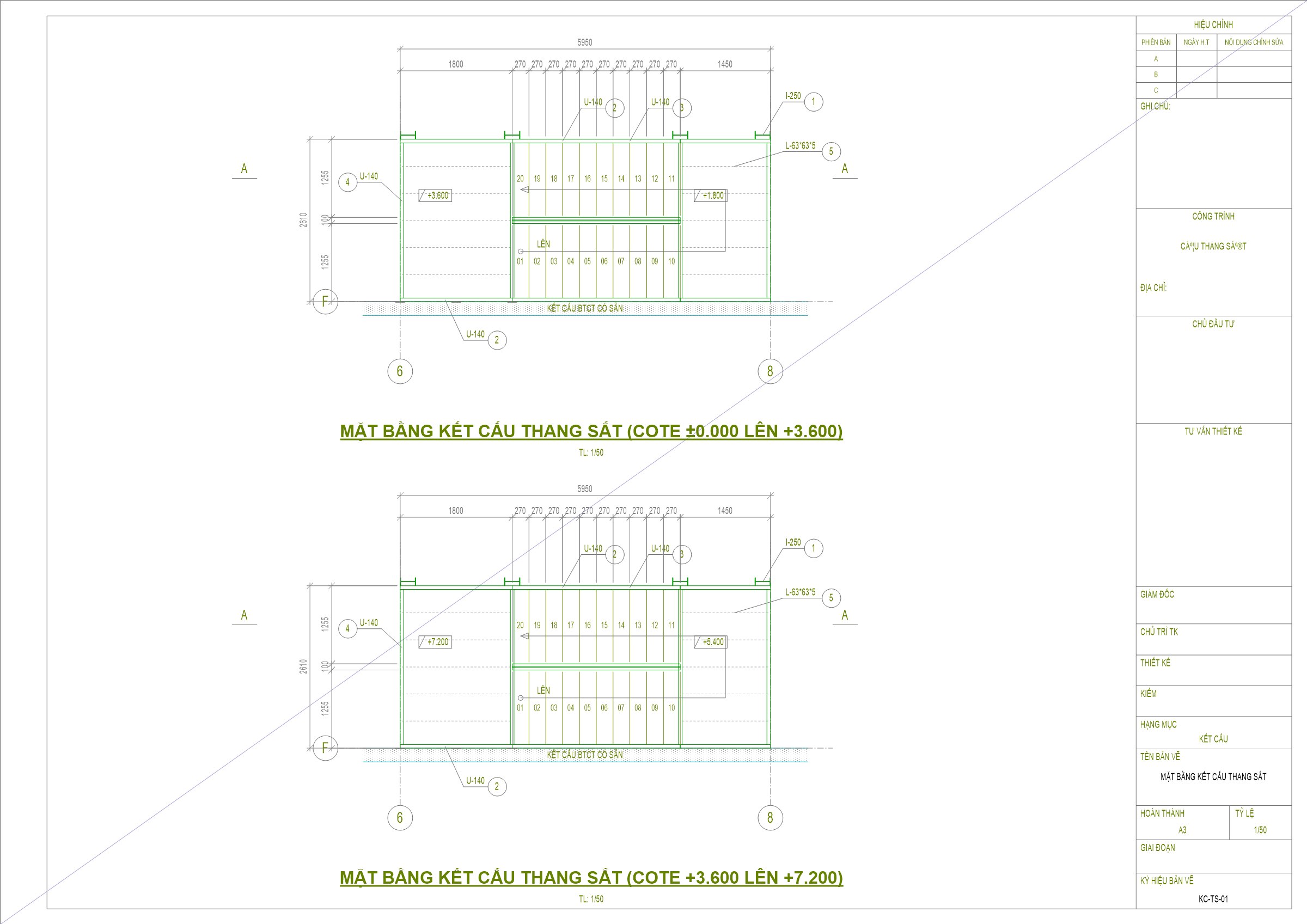

Hình 9.1. Mặt bằng kết cấu thang sắt
Hình 9.1. Mặt bằng kết cấu thang sắt

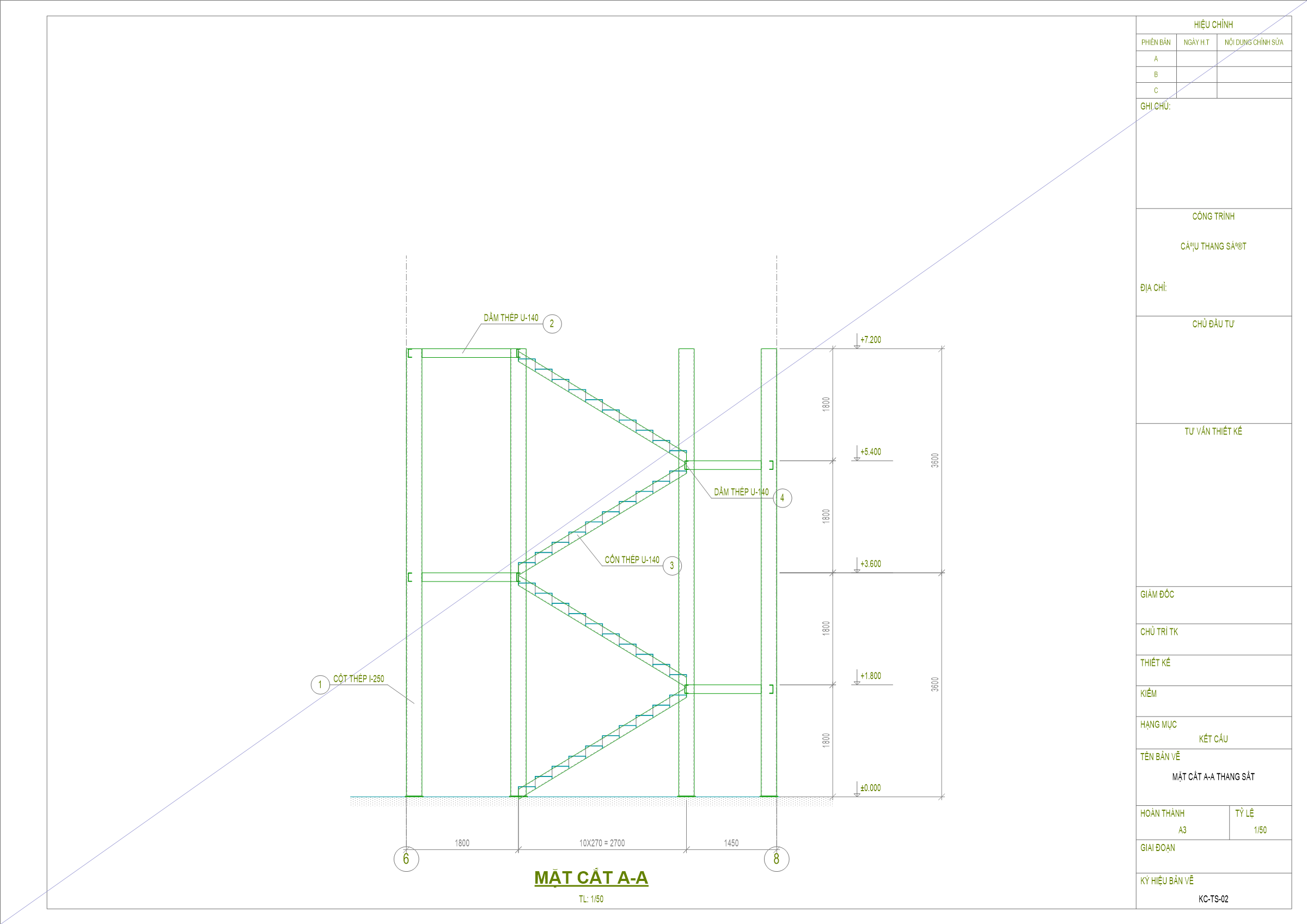

Hình 9.2. Mặt cắt A-A thang sắt
Hình 9.2. Mặt cắt A-A thang sắt

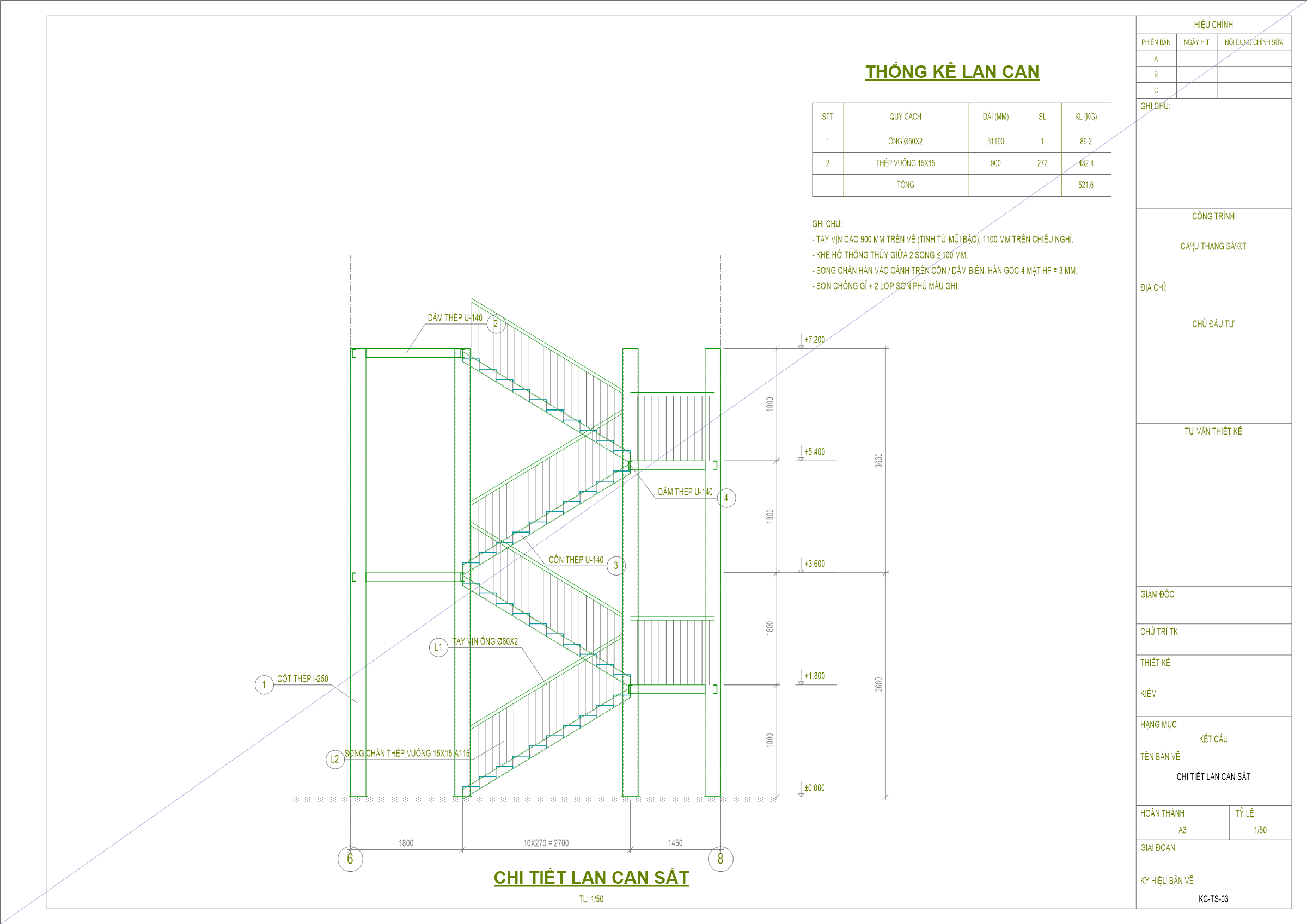

Hình 9.3. Chi tiết lan can sắt
Hình 9.3. Chi tiết lan can sắt

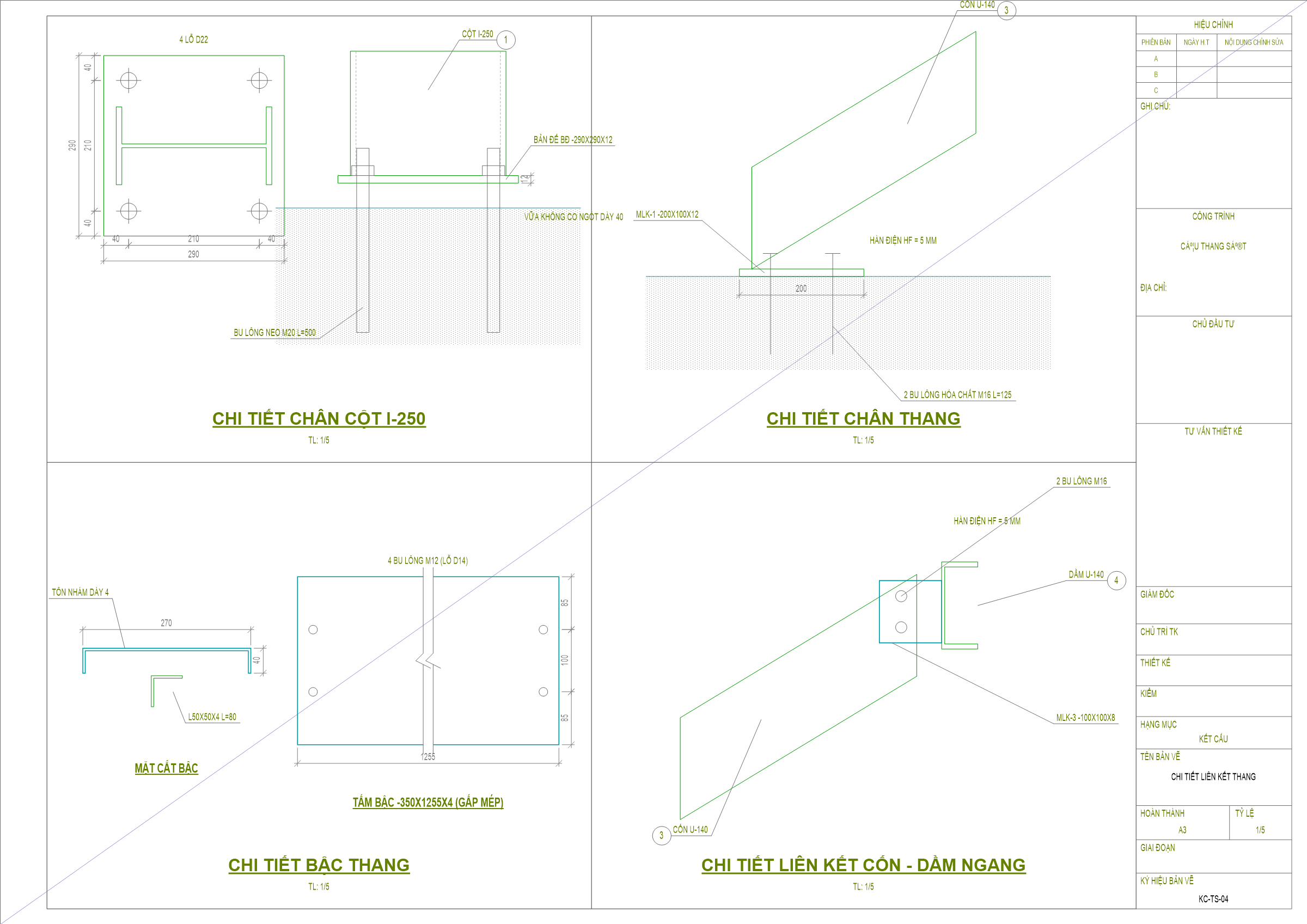

Hình 9.4. Chi tiết liên kết thang
Hình 9.4. Chi tiết liên kết thang

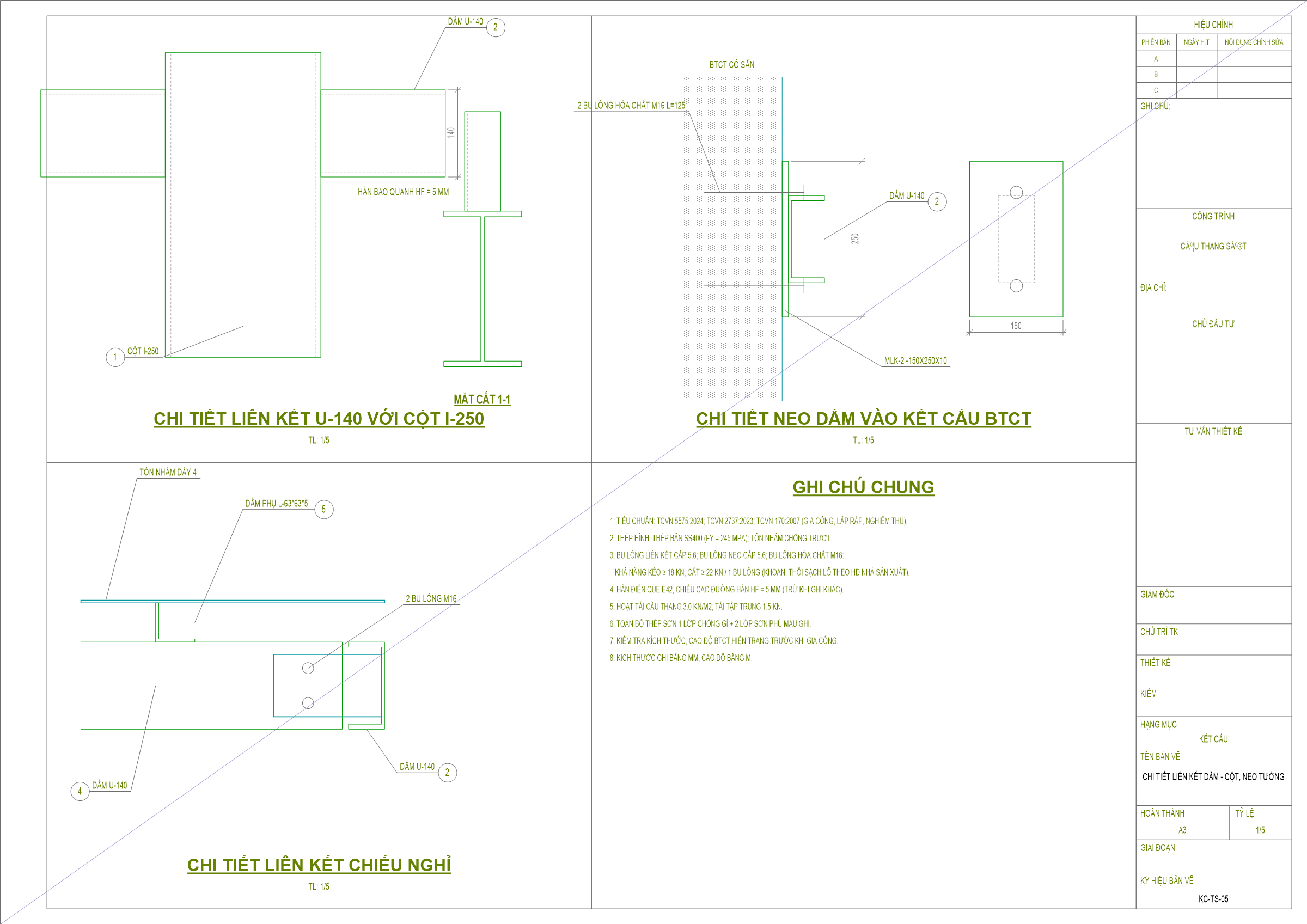

Hình 9.5. Chi tiết liên kết dầm – cột, neo tường
Hình 9.5. Chi tiết liên kết dầm – cột, neo tường

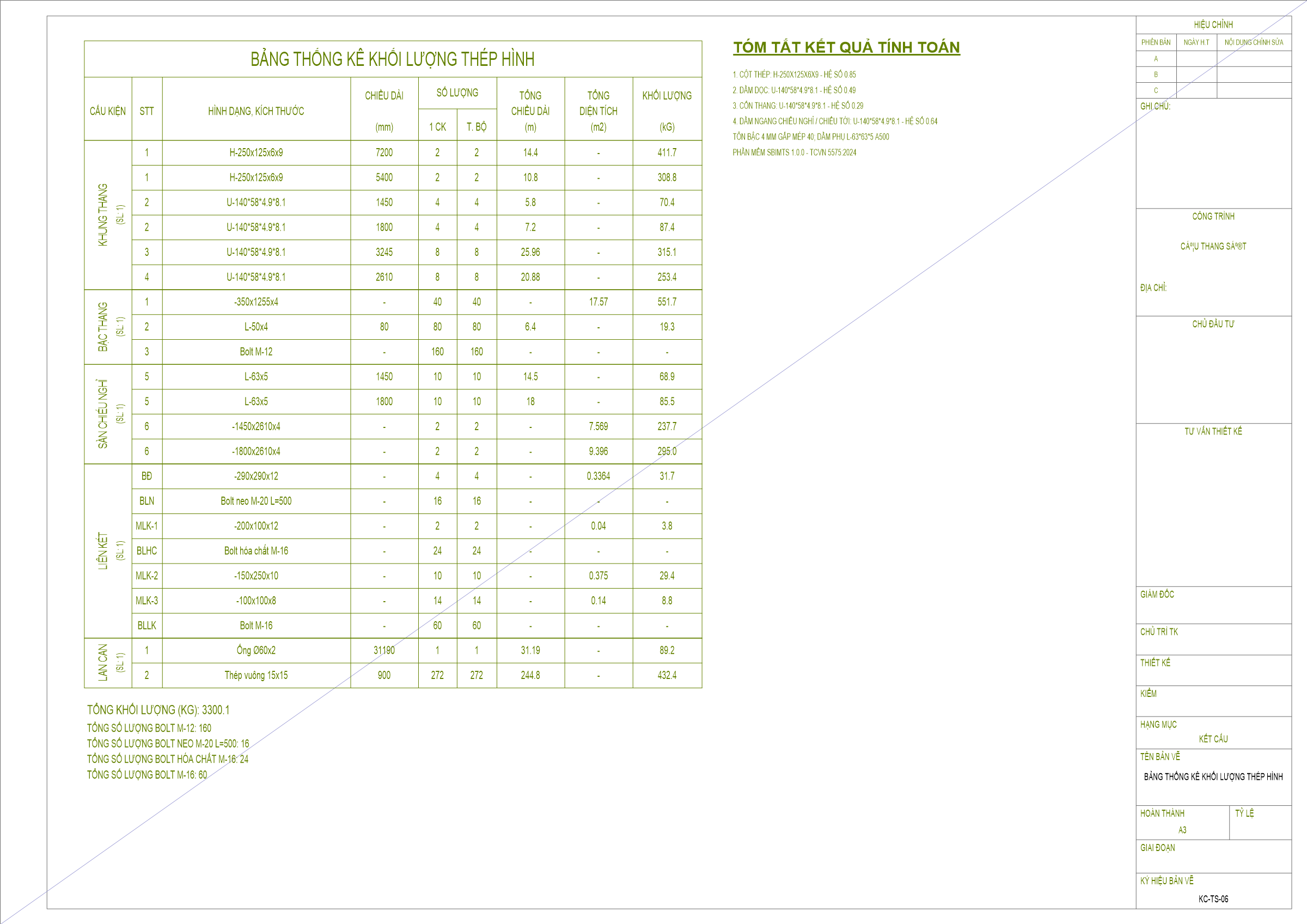

Hình 9.6. Bảng thống kê khối lượng thép hình
Hình 9.6. Bảng thống kê khối lượng thép hình
