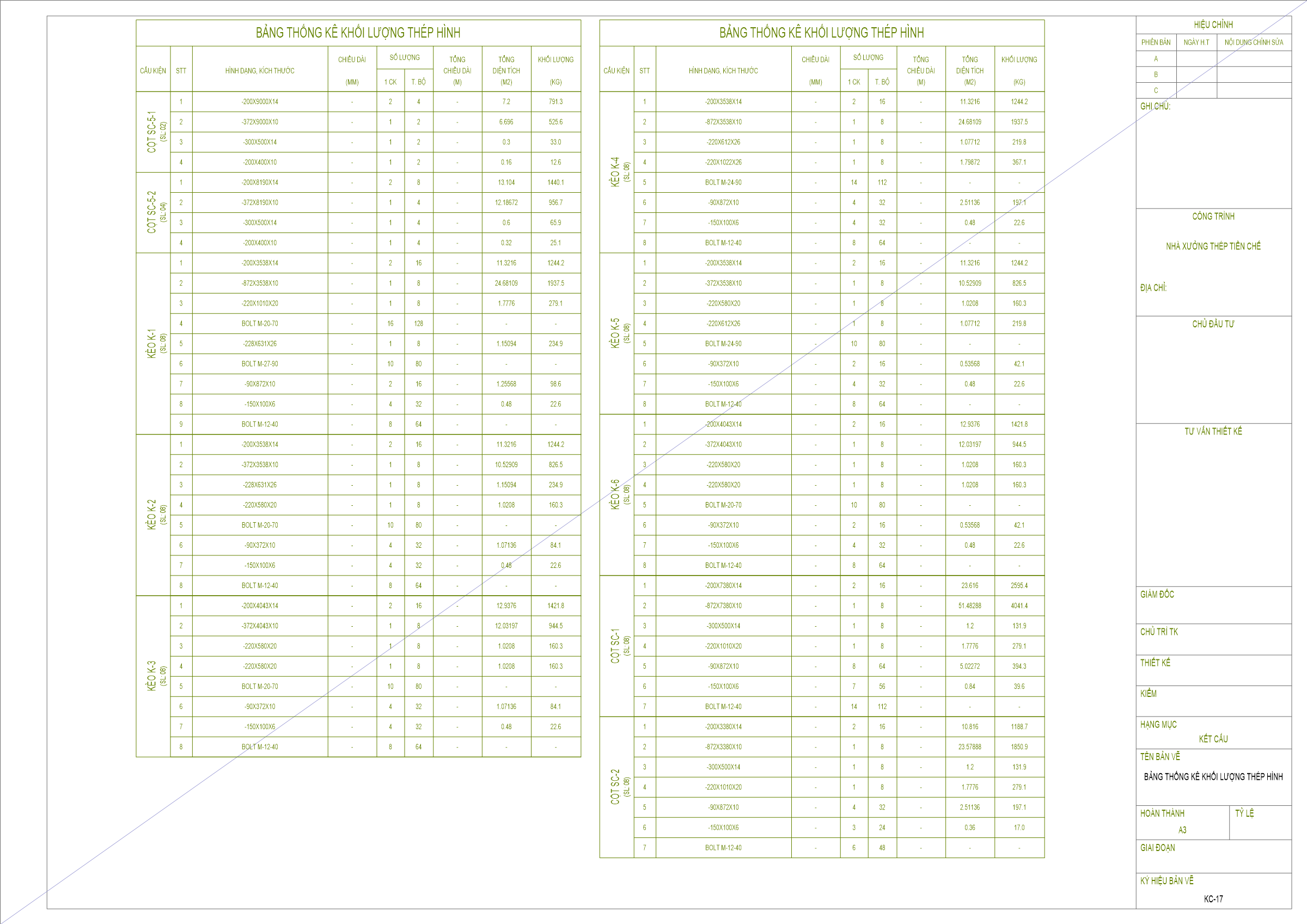

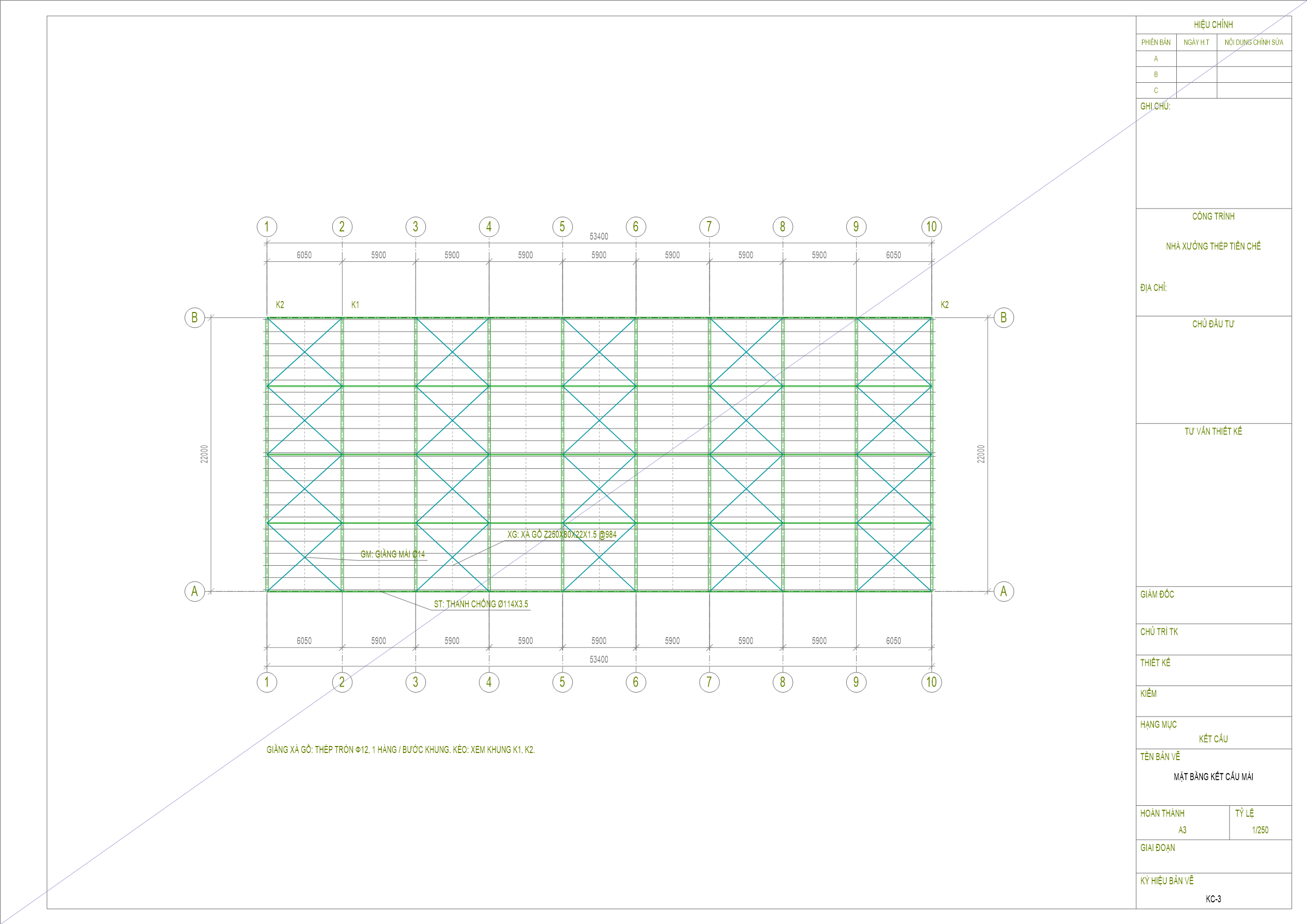

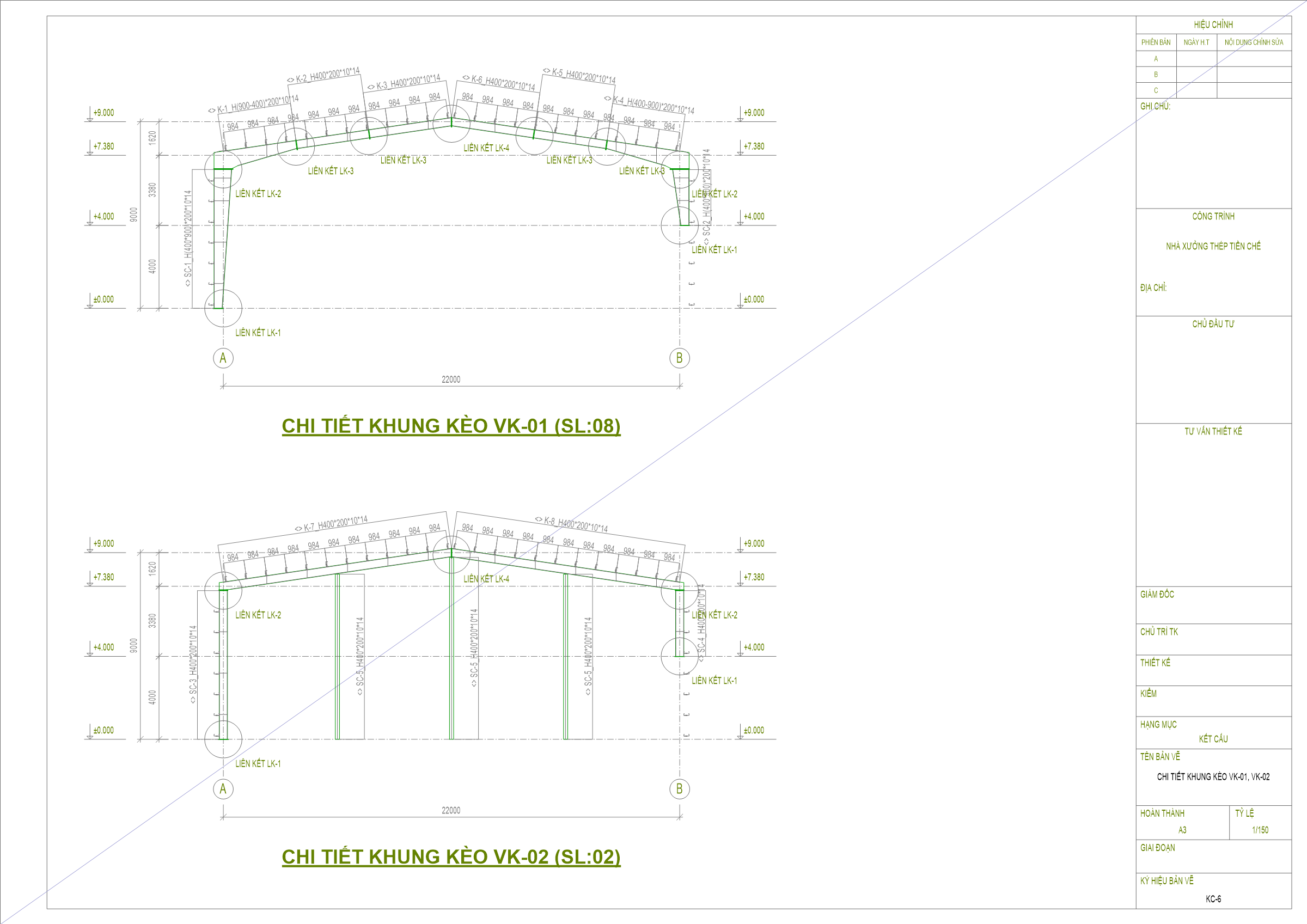

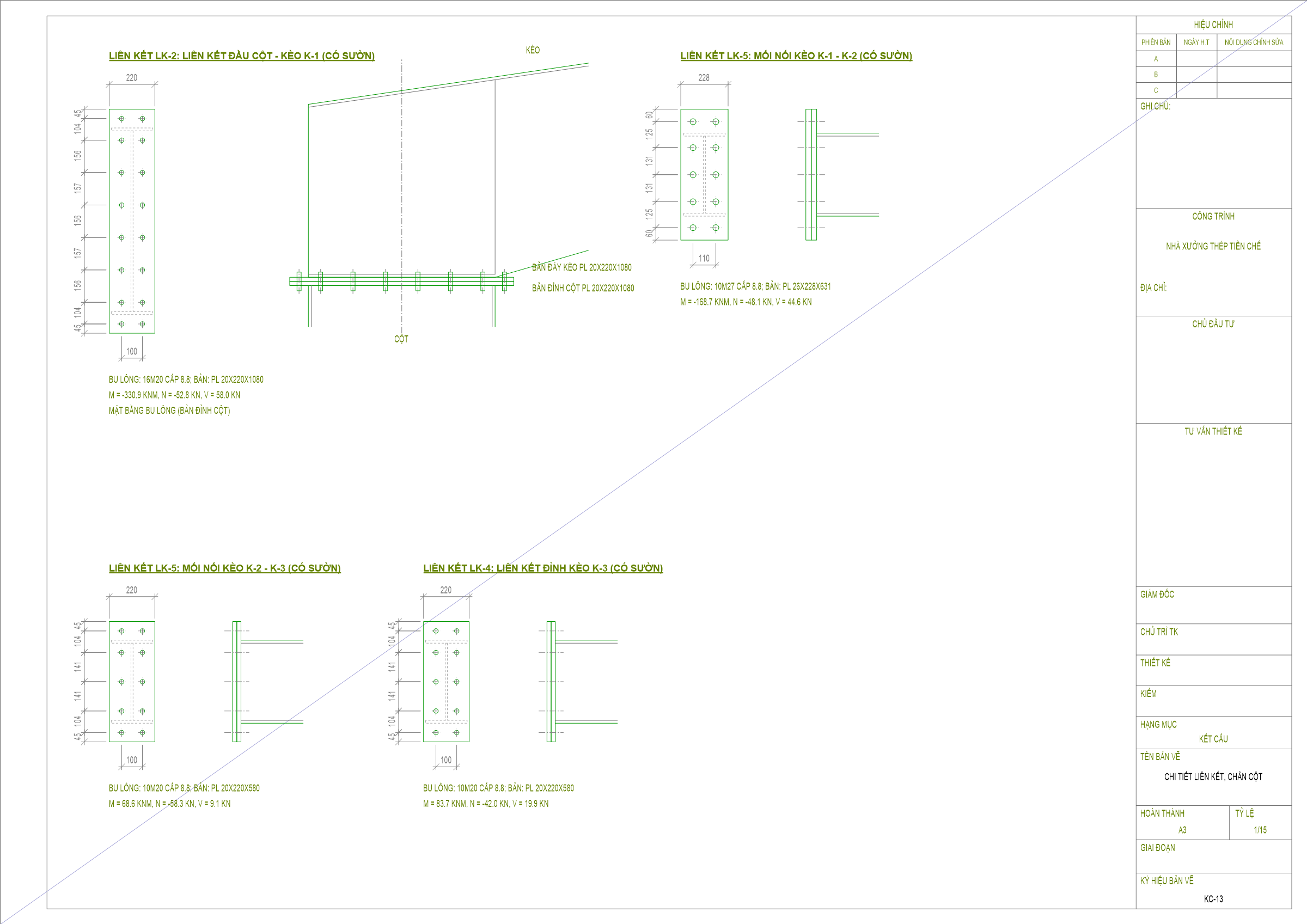

Tab Xem bản vẽ hiện danh sách tờ ngay sau khi tính. Một bộ điển hình gồm: ghi chú chung – danh mục; mặt bằng định vị cột và bu lông neo; mặt bằng kết cấu mái; mặt đứng trục dọc và đầu hồi; chi tiết khung kèo; chi tiết cột, kèo; chi tiết liên kết, chân cột; bảng thống kê vật liệu và khối lượng thép hình.
12.1. Xuất vào AutoCAD
- Mở AutoCAD (bản đầy đủ) với bản vẽ cần chèn.
- Bấm Xuất bản vẽ CAD, phần mềm đưa AutoCAD lên trước: chọn điểm đặt (góc dưới trái tờ đầu tiên). Nhấn Esc để hủy.
- Các tờ được vẽ liền nhau trong khung SBIM; layer, chữ, DIM theo tiêu chuẩn CAD SBIM (nút Layer · Chữ · DIM).
Phần mềm SBIMSTEEL dùng thử miễn phí 15 ngày. Tải bộ cài SBIM · Mua bản quyền · Hỗ trợ: 094.691.5665
