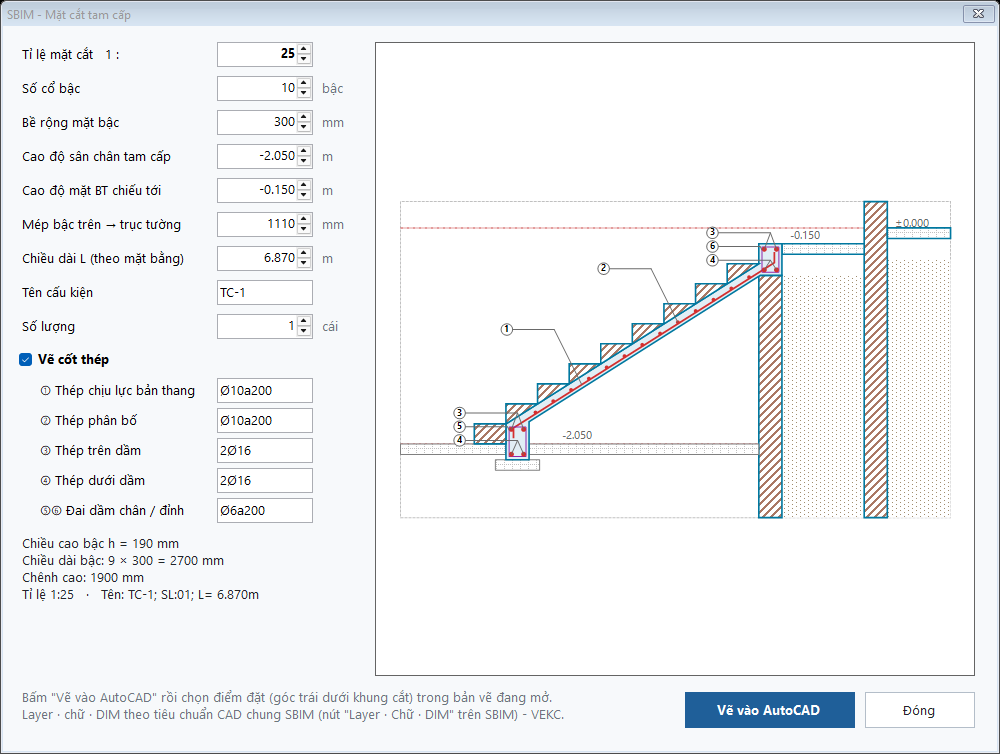

- Bấm Tam cấp (lệnh
TAMCAP). - Nhập tỉ lệ mặt cắt 1:N (bội số của 5), số cổ bậc, bề rộng mặt bậc, cao độ sân chân tam cấp và mặt BT chiếu tới, khoảng cách mép bậc trên tới trục tường, chiều dài L theo mặt bằng, tên cấu kiện và số lượng. Chiều cao bậc, chiều dài bậc và chênh cao tự tính ở góc dưới.
- Bỏ chọn Vẽ cốt thép nếu chỉ cần hình học; nếu vẽ thép, sửa ký hiệu từng thanh ① … ⑥ (gõ Ø hoặc %%c đều được).
- Bấm Vẽ vào AutoCAD rồi chọn điểm đặt (góc trái dưới khung cắt).
Kết quả gồm mặt cắt, hatch vật liệu, cốt thép và ký hiệu, kích thước, cao độ, tên mặt cắt và bảng thống kê thép – layer, chữ, DIM theo tiêu chuẩn CAD SBIM.
