Hướng dẫn sử dụng Tiện ích AutoCAD · Bài 10/11

Tiêu chuẩn CAD: layer, kiểu chữ, kiểu DIM

Áp tiêu chuẩn CAD trong AutoCAD: đặt layer theo vai trò (LBT, LTC, LTD…), tạo kiểu chữ SBCHU, kiểu DIM SBDIM, áp cả bộ SBCHUAN, sửa tiêu chuẩn.

Cập nhật 18/10/2026 · áp dụng Tiện ích AutoCAD 1.0.4
Trong bài này
  1. Đặt layer theo vai trò (LBT … LIN)
  2. Kiểu chữ, kiểu DIM, áp chuẩn

Bộ tiêu chuẩn CAD dùng chung cho mọi phần mềm SBIM và tab SBIM. Sửa ở một chỗ, tất cả cùng dùng.

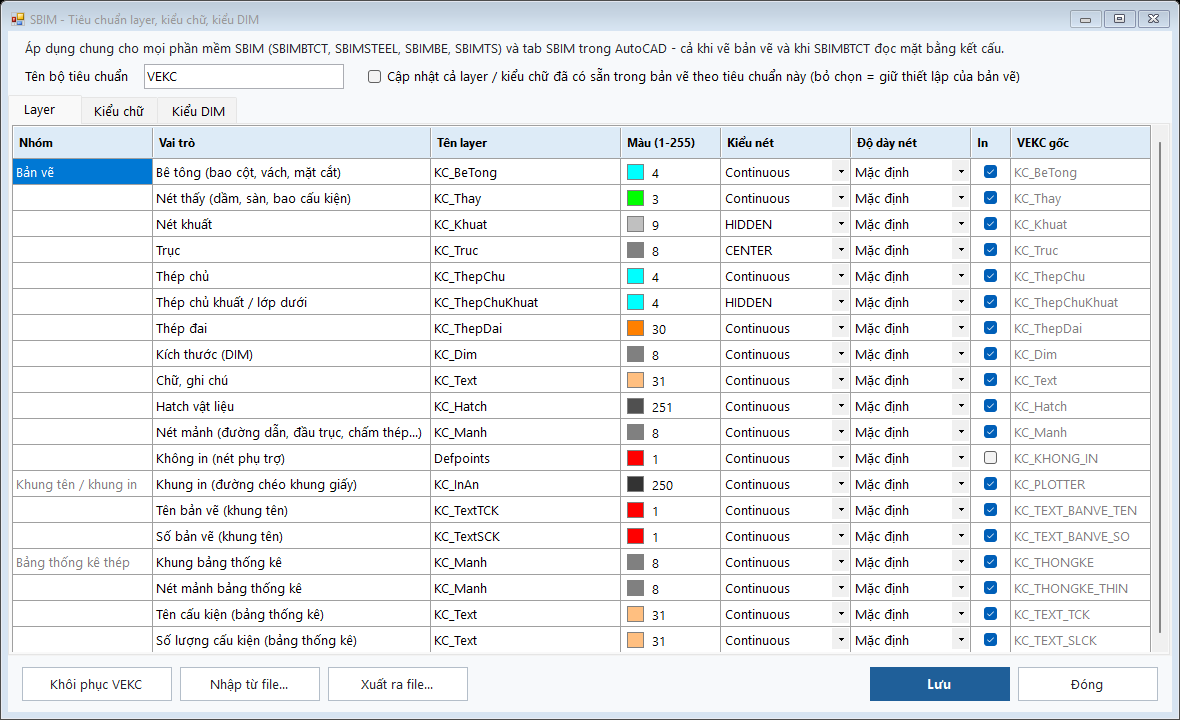

Hình 10.1. Hộp thoại tiêu chuẩn – tab Layer: vai trò, tên layer, màu, kiểu nét, độ dày, in / không in
Hình 10.1. Hộp thoại tiêu chuẩn – tab Layer: vai trò, tên layer, màu, kiểu nét, độ dày, in / không in

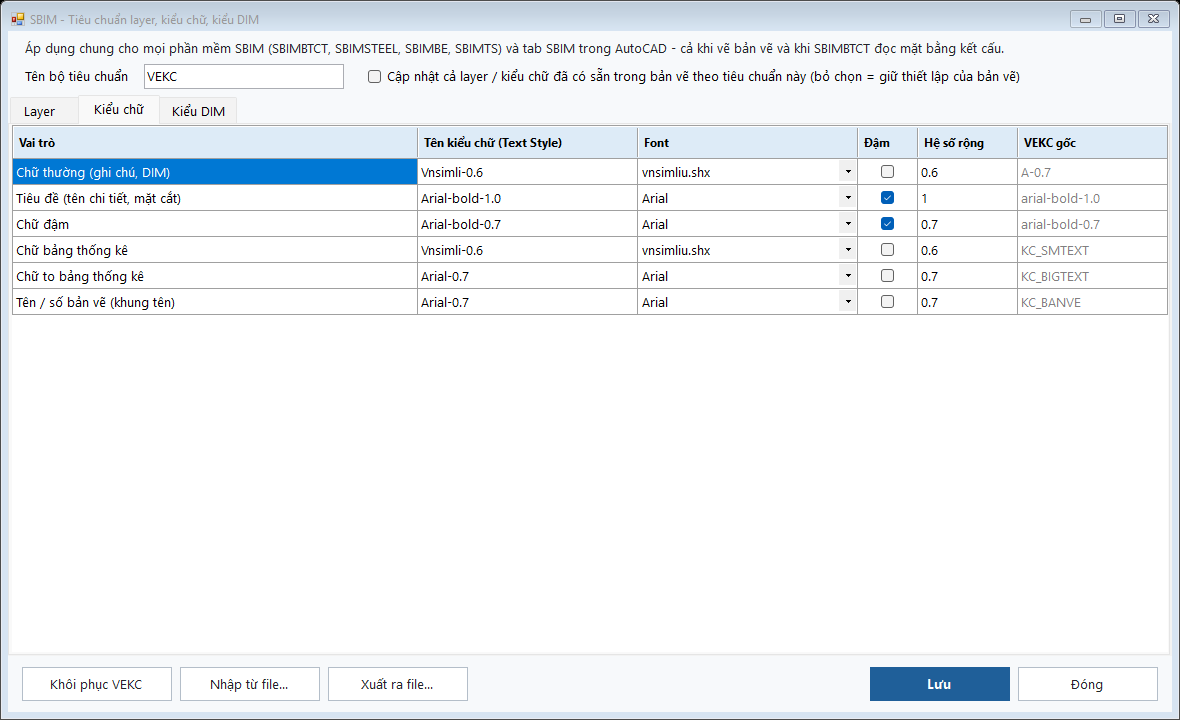

Hình 10.2. Tab Kiểu chữ
Hình 10.2. Tab Kiểu chữ

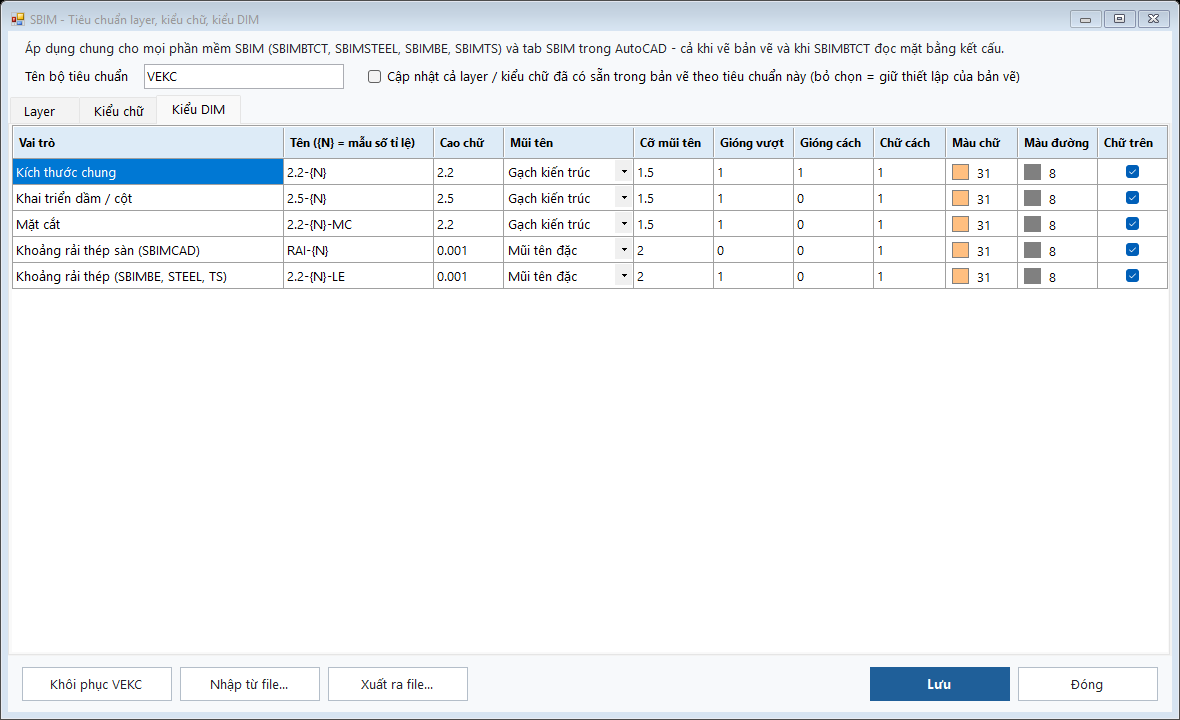

Hình 10.3. Tab Kiểu DIM
Hình 10.3. Tab Kiểu DIM

10.1. Đặt layer theo vai trò (LBT … LIN)

Nút xổ Layer có các lệnh: LBT bê tông, LTH nét thấy, LKH nét khuất, LTR trục, LTC thép chủ, LTCK thép chủ khuất, LTD thép đai, LDM kích thước, LTX chữ, LHA hatch, LMA nét mảnh, LKI không in, LIN khung in.

  • ✔ Đã chọn đối tượng trước → các đối tượng đó chuyển sang layer của vai trò.
  • ✔ Không chọn gì → layer đó thành layer hiện hành.
  • ✔ Bản vẽ chưa có layer → tự tạo đúng màu, kiểu nét, độ dày, in / không in.

10.2. Kiểu chữ, kiểu DIM, áp chuẩn

  • SBCHU: tạo đủ kiểu chữ chuẩn rồi chọn kiểu hiện hành: Thường / Tiêu đề / Đậm / Bảng / Bảng lớn / Bản vẽ.
  • SBDIM: tạo kiểu DIM theo tỉ lệ 1:N (vd 2.2-25) và đặt hiện hành: Chung / Dầm / Mặt cắt / Rải / Lệch. Tỉ lệ được nhớ; chọn Tile để đổi tỉ lệ.
  • SBCHUAN: áp cả bộ (mọi layer, kiểu chữ, kiểu DIM) cho bản vẽ đang mở. Layer / kiểu chữ đã có được giữ nguyên, trừ khi tiêu chuẩn chọn Cập nhật cả layer / kiểu chữ đã có sẵn.
  • SBTIEUCHUAN: mở hộp thoại tiêu chuẩn để sửa; lưu xong các lệnh dùng ngay tiêu chuẩn mới.
