Trong bài này

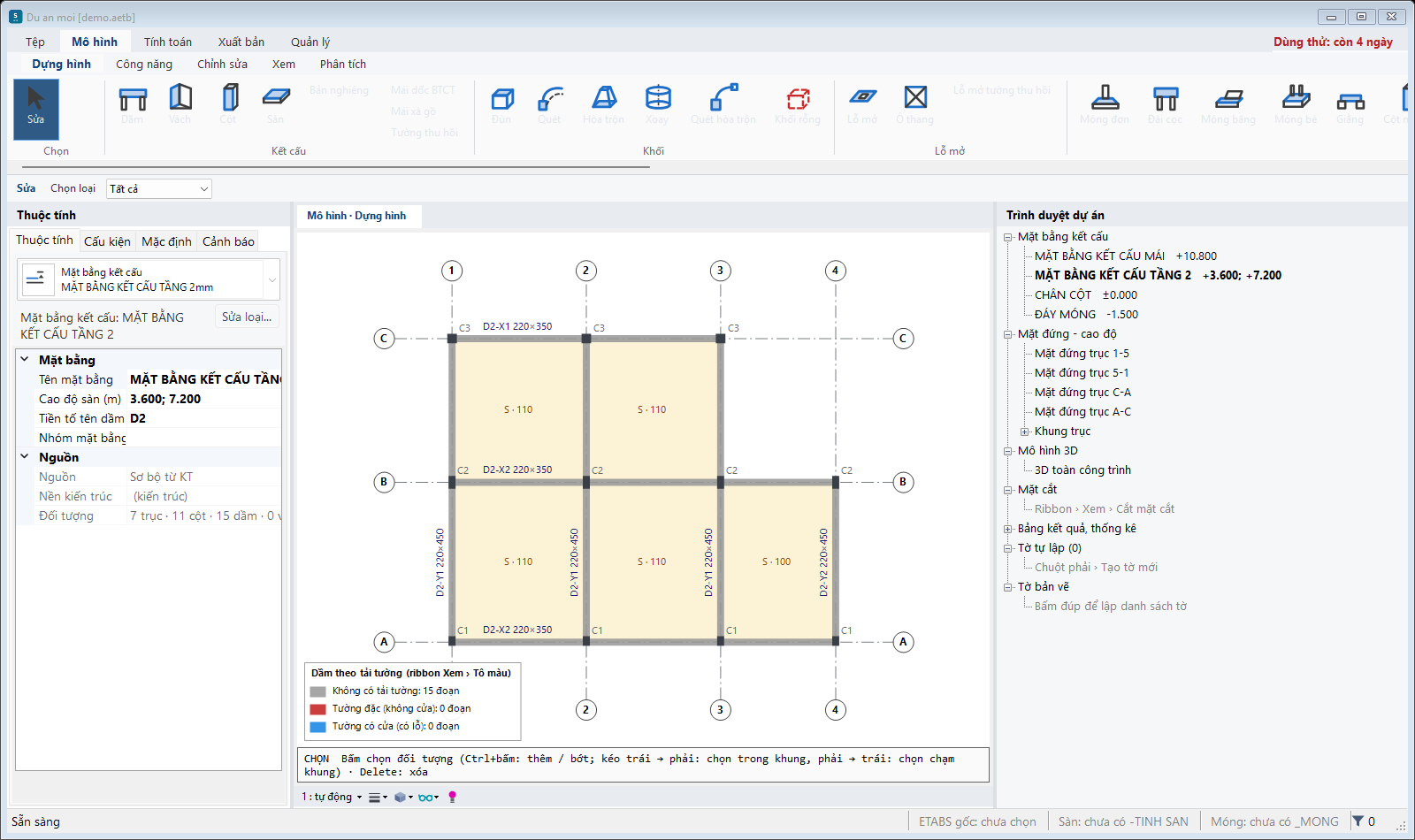

| Vùng | Công dụng |
|---|---|
| Tab trên cùng | Tệp (dự án mới / mở / gần đây / lưu / lưu thành, xuất, tùy chọn) · Mô hình · Tính toán · Xuất bản · Quản lý. Góc phải: trạng thái bản quyền. |
| Tab con + ribbon | Mô hình có 5 tab con: Dựng hình, Công năng, Chỉnh sửa, Xem, Phân tích. Khi chọn một cấu kiện, xuất hiện tab ngữ cảnh kiểu Revit Sửa | Đặt dầm, Sửa | Đặt cột... với lệnh riêng của loại đó. Tính toán và Xuất bản: mỗi bước một tab con, ribbon là lệnh của bước. |
| Thanh Options | Ngay dưới ribbon: Sửa, Chọn loại (lọc loại đối tượng được chọn) và các tùy chọn của lệnh đang chạy (chiều cao, offset, tiết diện...). |
| Thuộc tính (trái) | Như bảng Properties của Revit: chọn loại / kiểu, sửa thông số của đối tượng đang chọn, hoặc của khung nhìn khi không chọn gì. Các tab Cấu kiện, Mặc định, Cảnh báo. Ở tab Tính toán, vùng trái là danh sách 12 bước và Thông số của bước. |
| Khung vẽ (giữa) | Mỗi khung nhìn một tab: mặt bằng, mặt đứng, mặt cắt, 3D, bảng, tờ. Dưới khung vẽ là dòng nhắc lệnh và thanh điều khiển view (tỉ lệ, mức chi tiết, ẩn / cô lập tạm...). |
| Trình duyệt dự án (phải) | Cây khung nhìn: Mặt bằng kết cấu (từng tầng, chân cột, đáy móng), Mặt đứng – cao độ, Khung trục, Mô hình 3D, Mặt cắt, Bảng kết quả – thống kê, Tờ tự lập, Tờ bản vẽ. Bấm đúp để mở; chuột phải để nhân bản view, đổi tên, tạo tờ mới. |
| Thanh trạng thái | Tình trạng 3 file ETABS: ETABS gốc, bản sao sàn -TINH SAN, bản sao móng _MONG; biểu tượng phễu = số đối tượng đang bị lọc ẩn. Bản sao cũ hơn file gốc thì báo ⚠. |
4.1. Dự án
- Mọi dữ liệu nằm trong một file dự án
.aetb. Tệp → Lưu (Ctrl+S) / Lưu thành. SBIM mở lại dự án gần nhất khi khởi động. - Đặt file
.aetbcùng thư mục với file ETABS và bản vẽ của công trình để dễ quản lý, sao lưu.

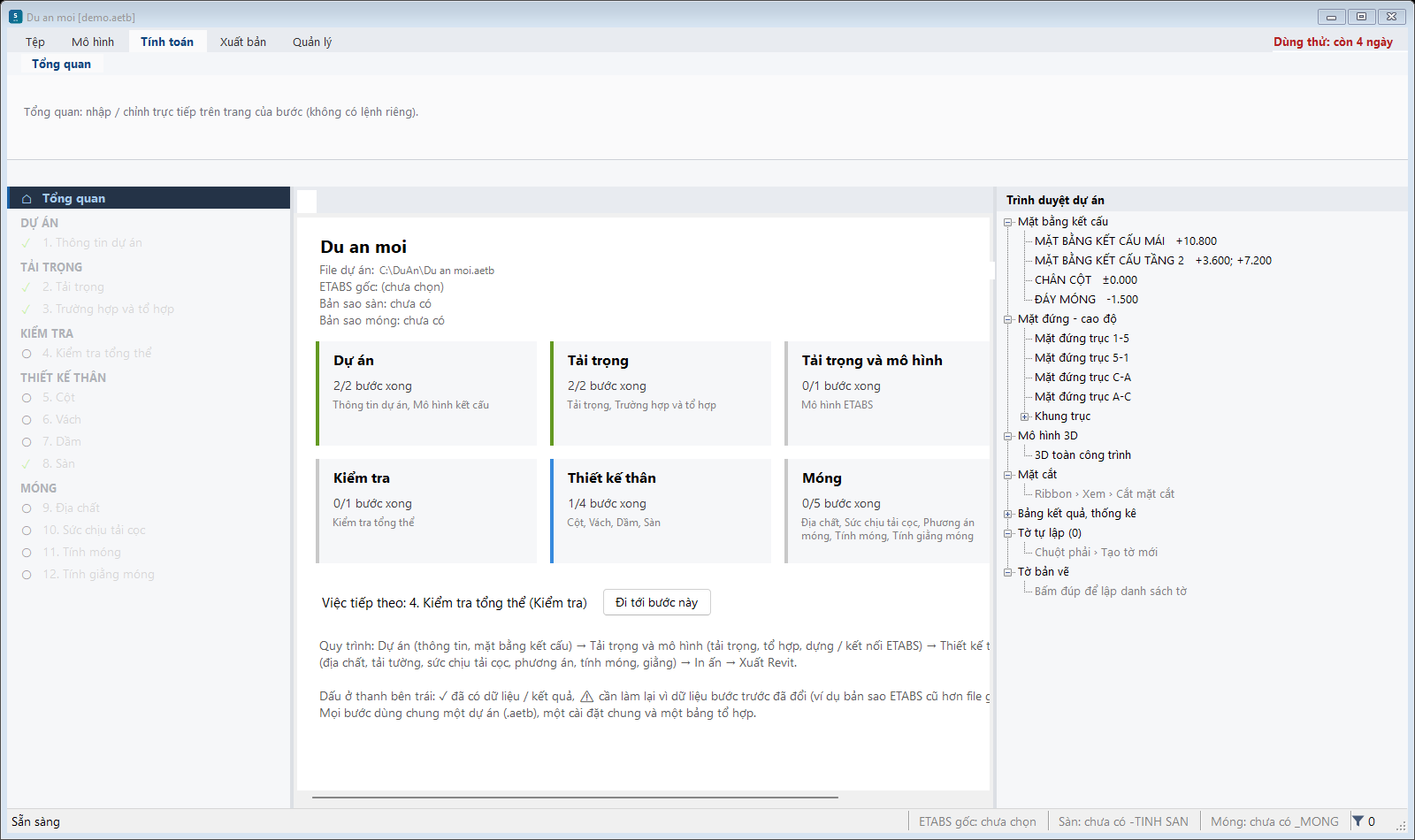

4.2. Trang Tổng quan
Thanh trái liệt kê các bước theo nhóm Dự án · Tải trọng · Kiểm tra · Thiết kế thân · Móng. Dấu ✓ = bước đã có dữ liệu / kết quả; ⚠ = cần làm lại vì dữ liệu bước trước đã đổi (ví dụ bản sao ETABS cũ hơn file gốc). Nút Đi tới bước này mở bước nên làm tiếp.
