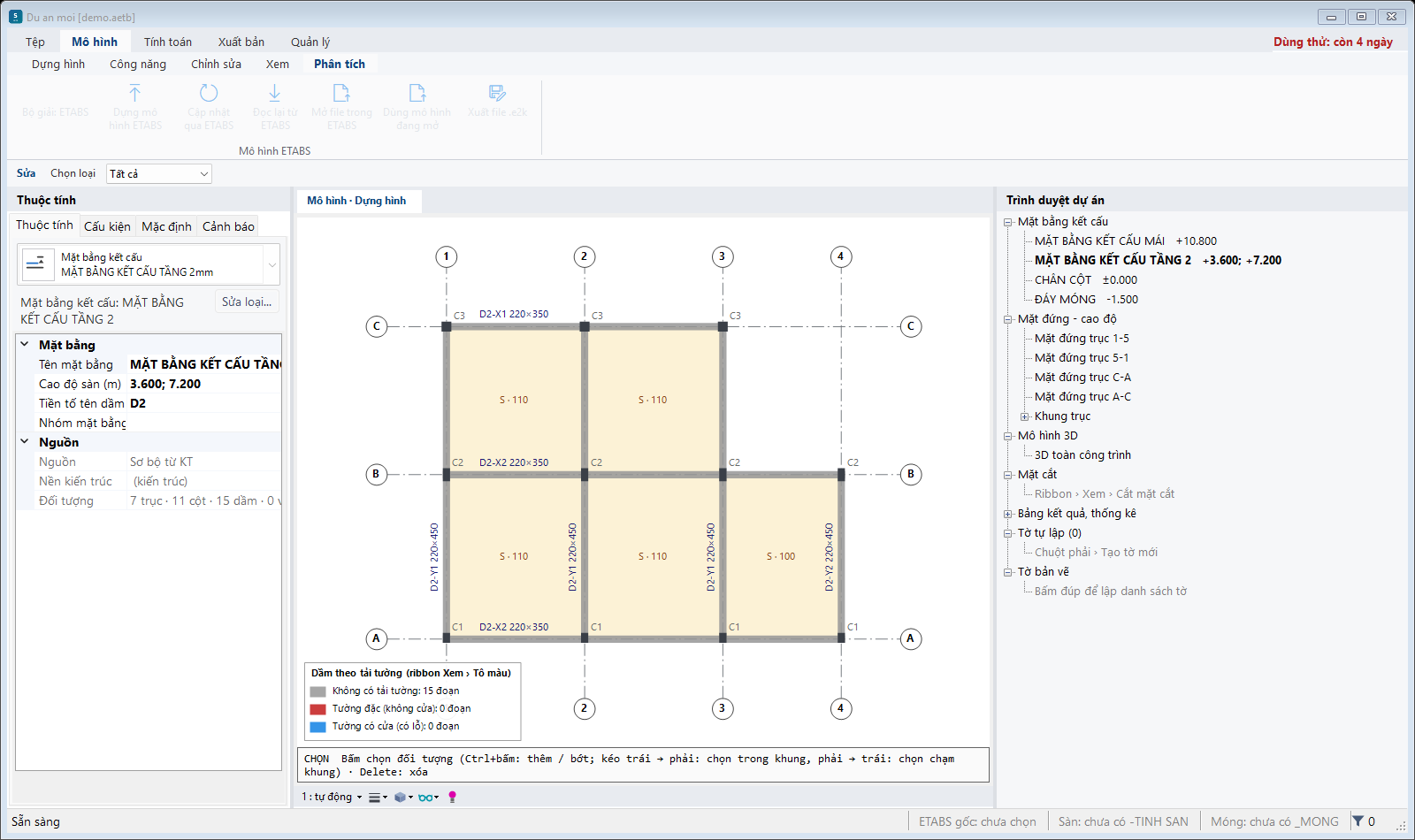

| Nút | Công dụng |
|---|---|
| Bộ giải: ETABS | Chọn bản ETABS trên máy dùng để phân tích. |
| Cài đặt xuất ETABS | Ô Mô hình tính kiểu mới: dầm / vách lấy nguyên thanh như MBKC, đầu dầm về tâm cột / chiếu lên dầm đỡ, cung khớp đường tròn qua tâm cột, chia ~1 m; sàn = ô kín bao bởi dầm / vách; vách dựng theo dầm đỉnh + dầm chân (chung nút). Soát trước bằng Sơ đồ tính (dạng sợi) ở tab Xem. |
| Dựng mô hình ETABS | Tạo file ETABS gốc từ mô hình SBIM: vật liệu, tiết diện, tầng, cột, dầm, vách, sàn, tải trọng, trường hợp và tổ hợp, khối lượng, phổ động đất; chạy phân tích. |
| Cập nhật qua ETABS | Sửa mô hình SBIM xong: ghi thay đổi vào file ETABS gốc và chạy lại. |
| Dùng mô hình đang mở | Đã có mô hình ETABS sẵn: kết nối với file đang mở trong ETABS thay vì dựng mới. |
| Xuất file .e2k | Xuất file văn bản ETABS (không cần cài ETABS). |
SBIM tự tạo 2 bản sao:
<tên>-TINH SAN (tính sàn bằng dải) và <tên>_MONG (móng trên lò xo, tải tường, đất đắp). Không sửa tay 2 bản sao này; sửa ở file gốc rồi cập nhật.Khi dựng mô hình, SBIM báo trong nhật ký và hộp cảnh báo các lỗi mô hình cần sửa trước khi dùng kết quả:
- CỤM KẾT CẤU RỜI: nhóm cấu kiện không nối xuống móng / gối (ETABS thành cơ cấu, chu kỳ rất lớn, không giải được) — kèm số cấu kiện, tầng, vị trí; kiểm tra đầu dầm / sàn có chạm cột, vách, dầm đỡ không.
- CỘT TREO: chân cột không có cột / dầm / vách / sàn đỡ bên dưới (ETABS tạm ngàm chân để chạy được).
- Ô sàn loại không có trong bảng loại sàn: ô đó chưa có tải hoàn thiện — gán loại sàn có sẵn ở Mô hình.
