Tính toán bước 2, 3 — Tải trọng; trường hợp và tổ hợp – Hướng dẫn SBIM

Trong bài này

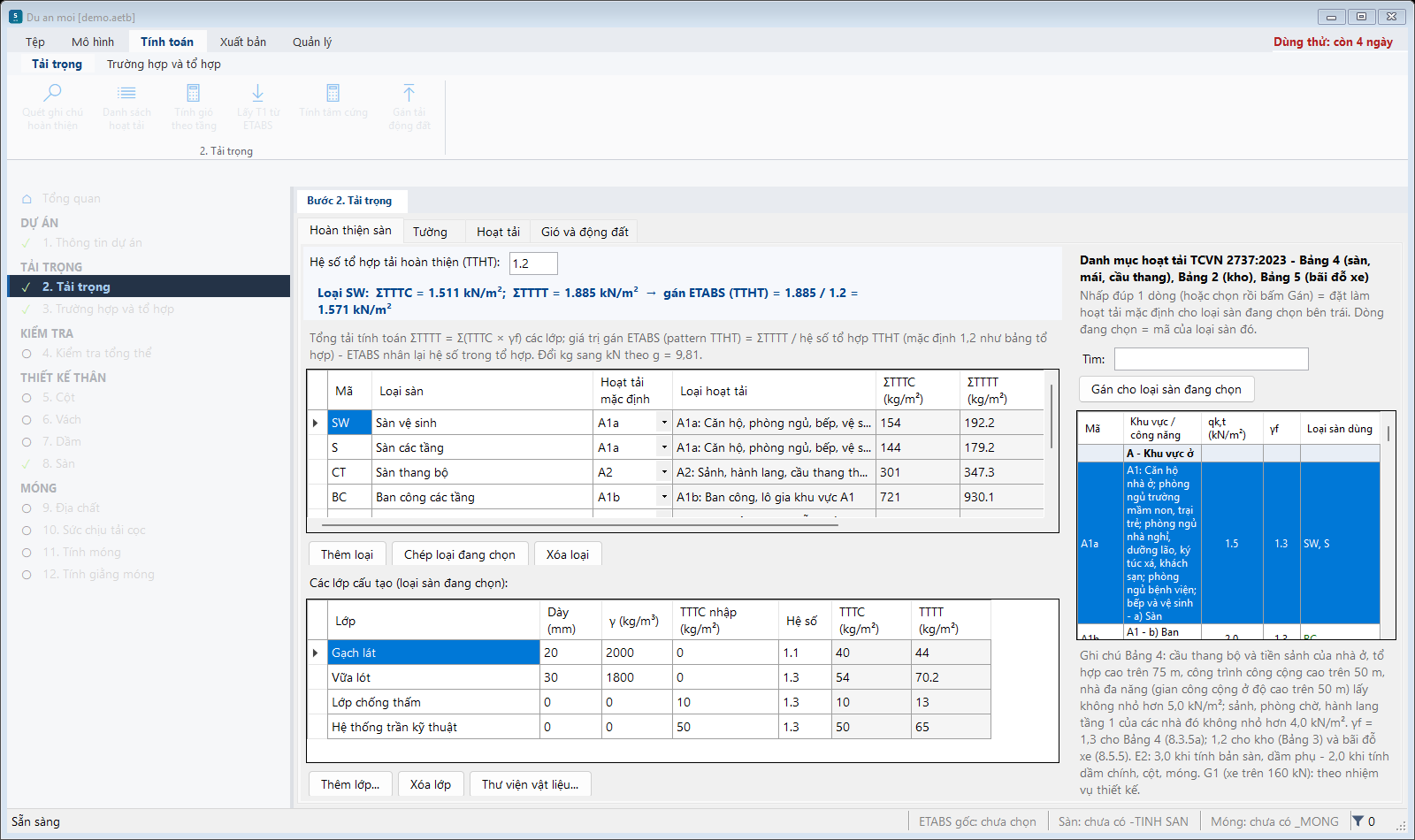

13.1. Hoàn thiện sàn

Danh sách loại sàn (Mã, Loại sàn, Hoạt tải mặc định). Thêm loại / Chép loại đang chọn / Xóa loại.
Chọn một loại → bảng Các lớp cấu tạo: lớp, dày, γ, hệ số. Thêm lớp..., Thư viện vật liệu....
SBIM tính ΣTTTC, ΣTTTT; giá trị gán ETABS = ΣTTTT / hệ số tổ hợp TTHT (mặc định 1,2).
Hoạt tải: nhấp đúp một dòng trong Danh mục hoạt tải TCVN 2737:2023 (Bảng 4, 2, 5) hoặc chọn rồi Gán cho loại sàn đang chọn.

Tường: loại tường (dày, vật liệu, trát), tường có cửa giảm tải theo tỷ lệ lỗ.
Gió và động đất: Tính gió theo tầng (gió tĩnh, đặt tại tâm hình học sàn mỗi tầng; tầng chưa có kích thước mặt bằng / không có cấu kiện tự bỏ qua kèm ghi chú), Tính tâm cứng, Gán tải động đất (phổ phản ứng theo TCVN 9386-1:2025). Lấy T1 từ ETABS sau khi có mô hình.
Hệ số ứng xử q tự tính theo hệ kết cấu, cấp dẻo (Bảng 5.1) và các ô: Không đều theo chiều cao (q0 giảm 20 %, 5.2.2.2(3)), Không đều trên mặt bằng (αu/α1 = (1,0 + giá trị bảng)/2, 5.2.2.2(6) — ví dụ khung nhiều nhịp DCM: q = 3,0 × 1,15 = 3,45), α0 của vách (kw). Dòng dưới ô q ghi cách lấy q; thuyết minh in đúng dòng này.
Quét ghi chú hoàn thiện: đọc ghi chú cấu tạo sàn trên bản vẽ kiến trúc.

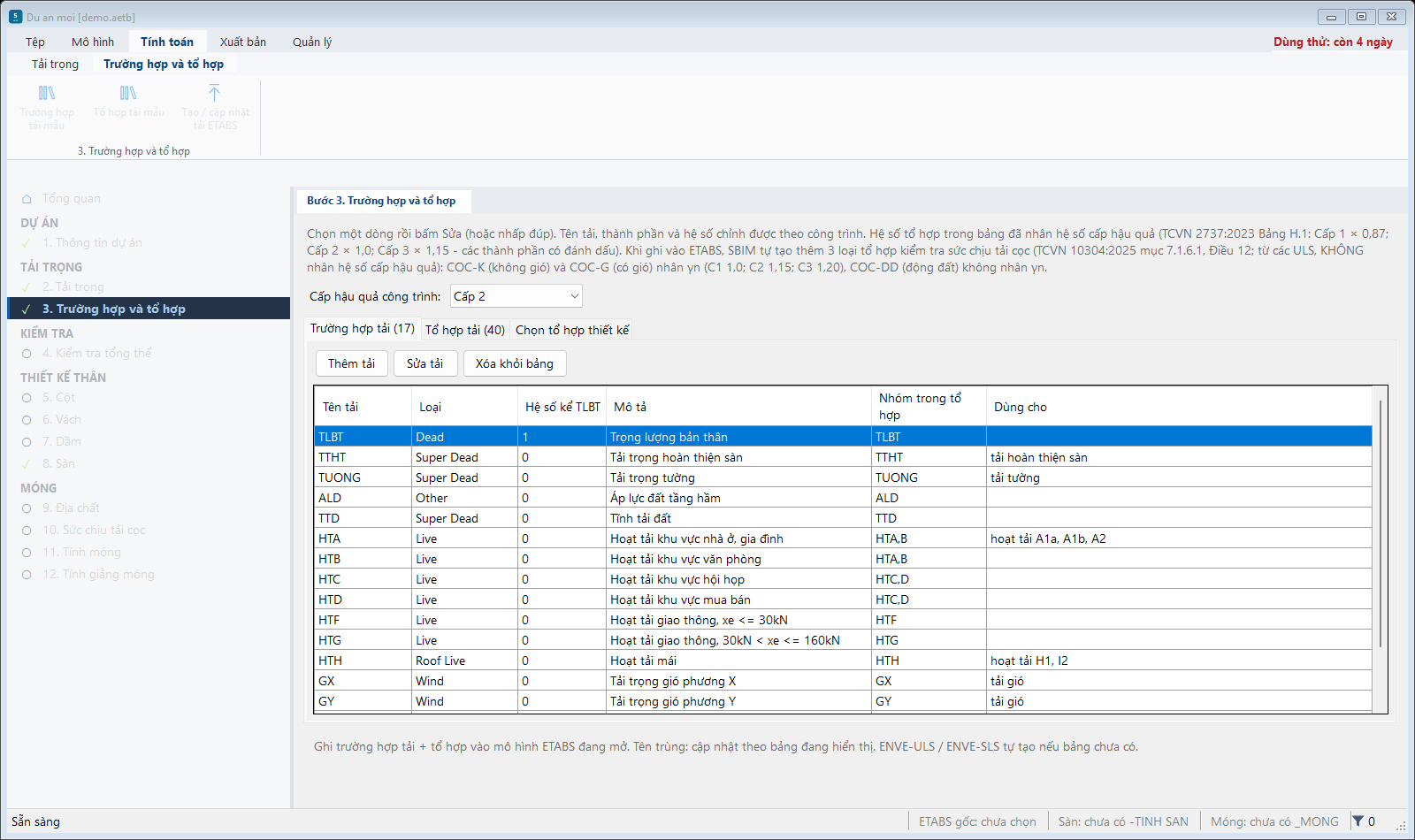

Tab Trường hợp tải: TLBT, TTHT, TUONG, ALD (áp lực đất tầng hầm), TTD, HTA ÷ HTH, GX, GY, động đất... Thêm tải / Sửa tải / Xóa khỏi bảng.
Tab Tổ hợp tải: hệ số đã nhân hệ số cấp hậu quả. Khi ghi vào ETABS, SBIM tự tạo 3 tổ hợp kiểm tra cọc COC-K, COC-G (nhân γn) và COC-DD (động đất, không nhân γn) theo TCVN 10304:2025.
Tab Chọn tổ hợp thiết kế: tổ hợp dùng cho từng loại cấu kiện. ENVE-ULS / ENVE-SLS tự tạo nếu chưa có.
Ribbon: Trường hợp tải mẫu, Tổ hợp tải mẫu, Tạo / cập nhật tải ETABS.
