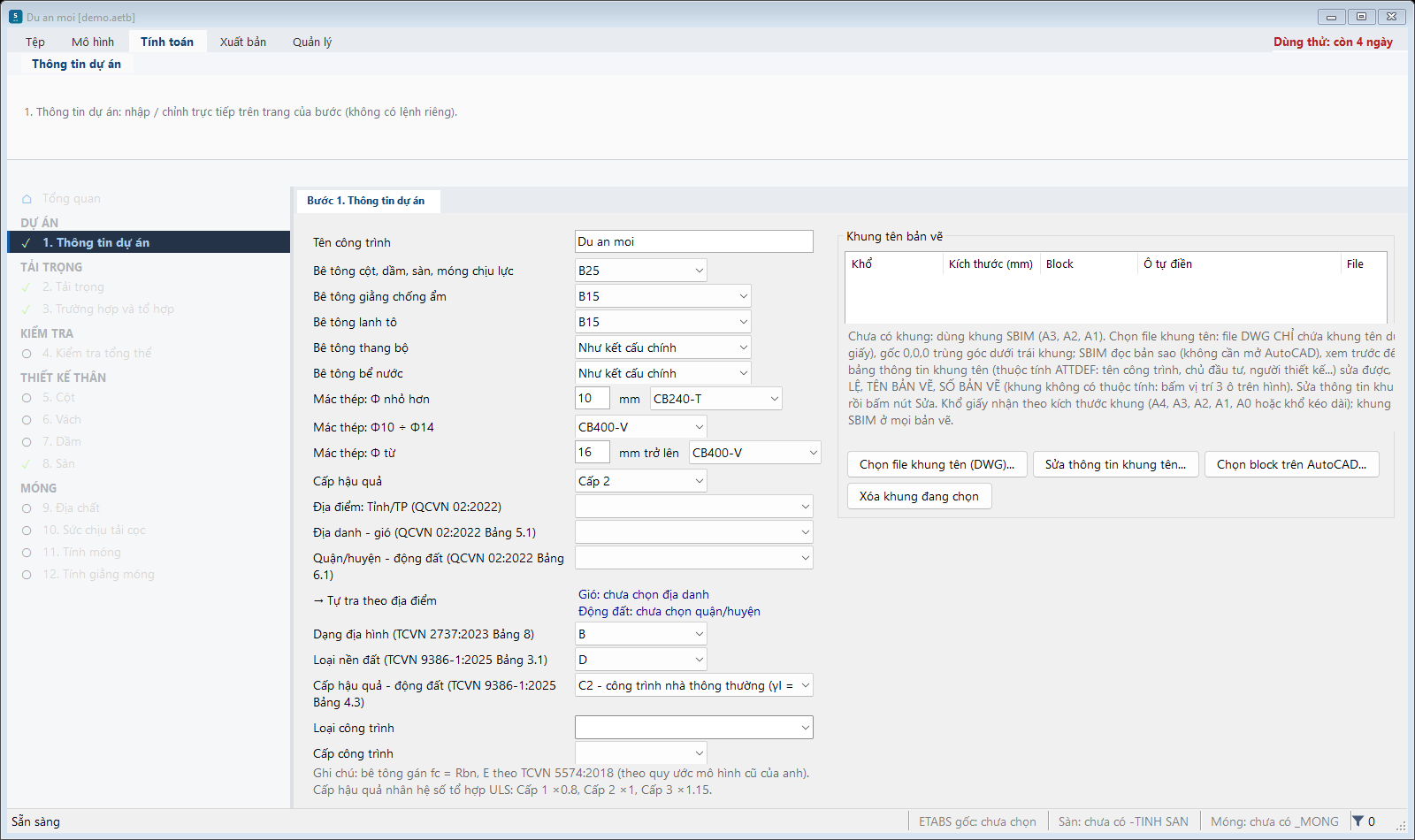

- Tên công trình; bê tông cột – dầm – sàn – móng chịu lực, giằng chống ẩm, lanh tô, thang bộ, bể nước.
- Mác thép theo đường kính: Φ nhỏ hơn 10 (ví dụ CB240-T), Φ10 ÷ Φ14, Φ từ 16 trở lên (ví dụ CB400-V). Diện tích thép quy đổi theo cường độ.
- Cấp hậu quả (TCVN 2737:2023) và cấp hậu quả – động đất (TCVN 9386-1:2025 Bảng 4.3); hệ số tổ hợp ULS: Cấp 1 ×0,8, Cấp 2 ×1, Cấp 3 ×1,15.
- Địa điểm: Tỉnh / TP, địa danh – gió (QCVN 02:2022 Bảng 5.1), quận / huyện – động đất (Bảng 6.1) → SBIM tự tra áp lực gió và gia tốc nền.
- Dạng địa hình (TCVN 2737:2023), loại nền đất (TCVN 9386-1:2025), loại công trình, cấp công trình.
12.1. Khung tên bản vẽ
Chưa chọn khung: dùng khung SBIM (A3, A2, A1). Dùng khung riêng của công ty: Chọn file khung tên (DWG)... — file DWG chỉ chứa khung tên đúng khổ giấy, gốc 0,0 ở góc dưới trái khung. Thông tin khung (thuộc tính ATTDEF: tên công trình, chủ đầu tư, người thiết kế...) sửa ở Sửa thông tin khung tên.... Có thể Chọn block trên AutoCAD.... Khổ giấy nhận theo kích thước khung.
