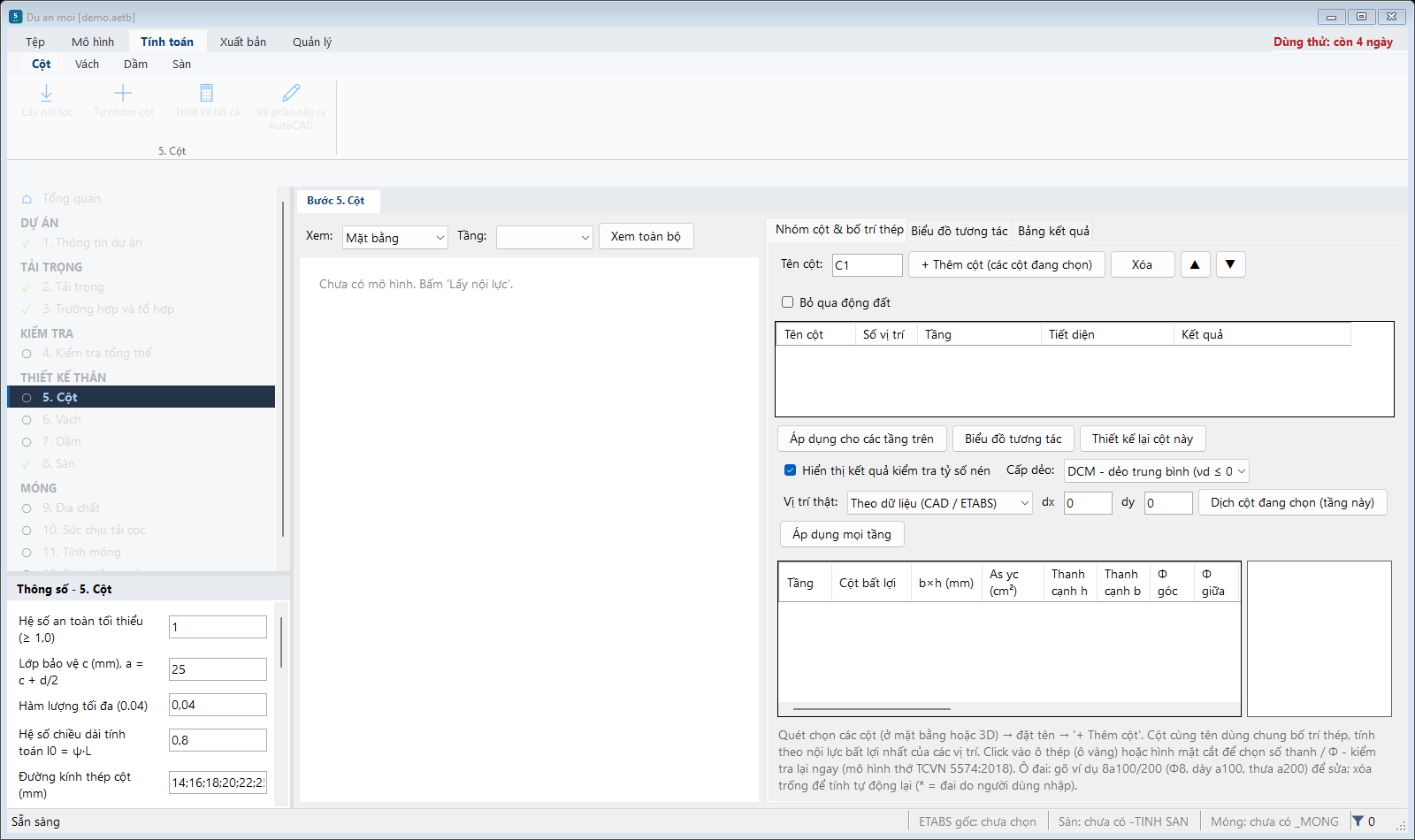

- Lấy nội lực từ ETABS gốc.
- Tự nhóm cột theo tiết diện và tên trên mặt bằng, hoặc quét chọn cột trên mặt bằng / 3D → đặt tên → + Thêm cột. Cột cùng tên dùng chung bố trí thép, tính theo nội lực bất lợi nhất.
- Thiết kế tất cả. Bảng dưới: từng tầng, cột bất lợi, b×h, As yc, thép cạnh h / cạnh b, Φ góc, Φ giữa, đai. Click ô thép (vàng) để chọn số thanh / Φ; ô đai gõ ví dụ
8a100/200. - Biểu đồ tương tác, Thiết kế lại cột này, Áp dụng cho các tầng trên.
- Vị trí thật: theo dữ liệu CAD / ETABS hoặc dịch dx, dy → Dịch cột đang chọn / Áp dụng mọi tầng.
Thông số (trái dưới): hệ số an toàn tối thiểu, lớp bảo vệ, hàm lượng tối đa, hệ số chiều dài tính toán, danh sách đường kính, cấp dẻo (DCM...). Hệ số an toàn hiển thị = As bố trí / As yêu cầu. Cột đổi tiết diện: lệch ≤ 50 mm uốn thép, > 50 mm cắt thép + thanh cấy. Đai móc theo TCVN 5574:2018 10.3.4.5 và TCVN 9386.

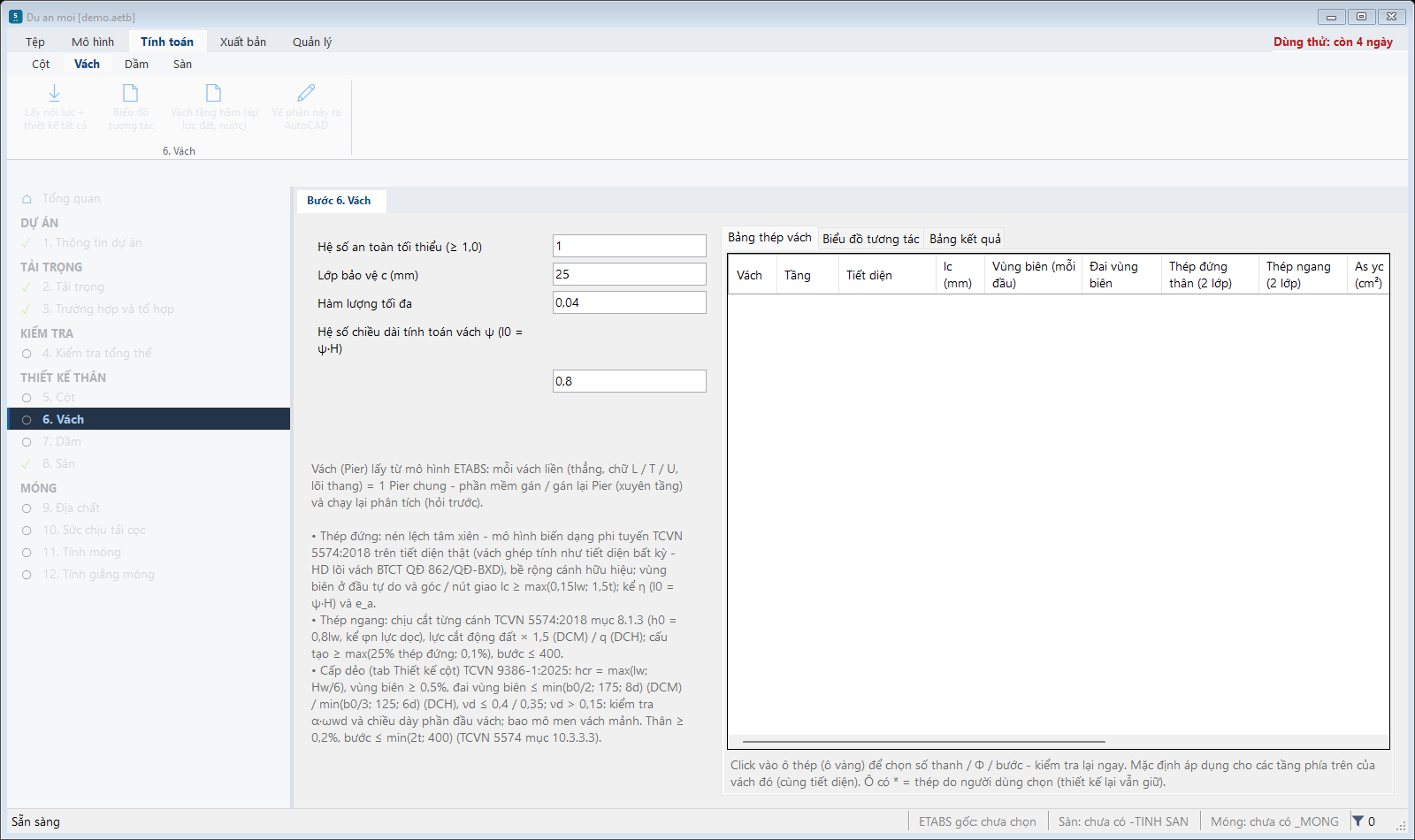

Vách làm tương tự cột: Lấy nội lực → nhóm vách → Thiết kế tất cả → chỉnh thép vùng biên và thân vách. Vách tầng hầm chịu thêm áp lực đất, nước.
