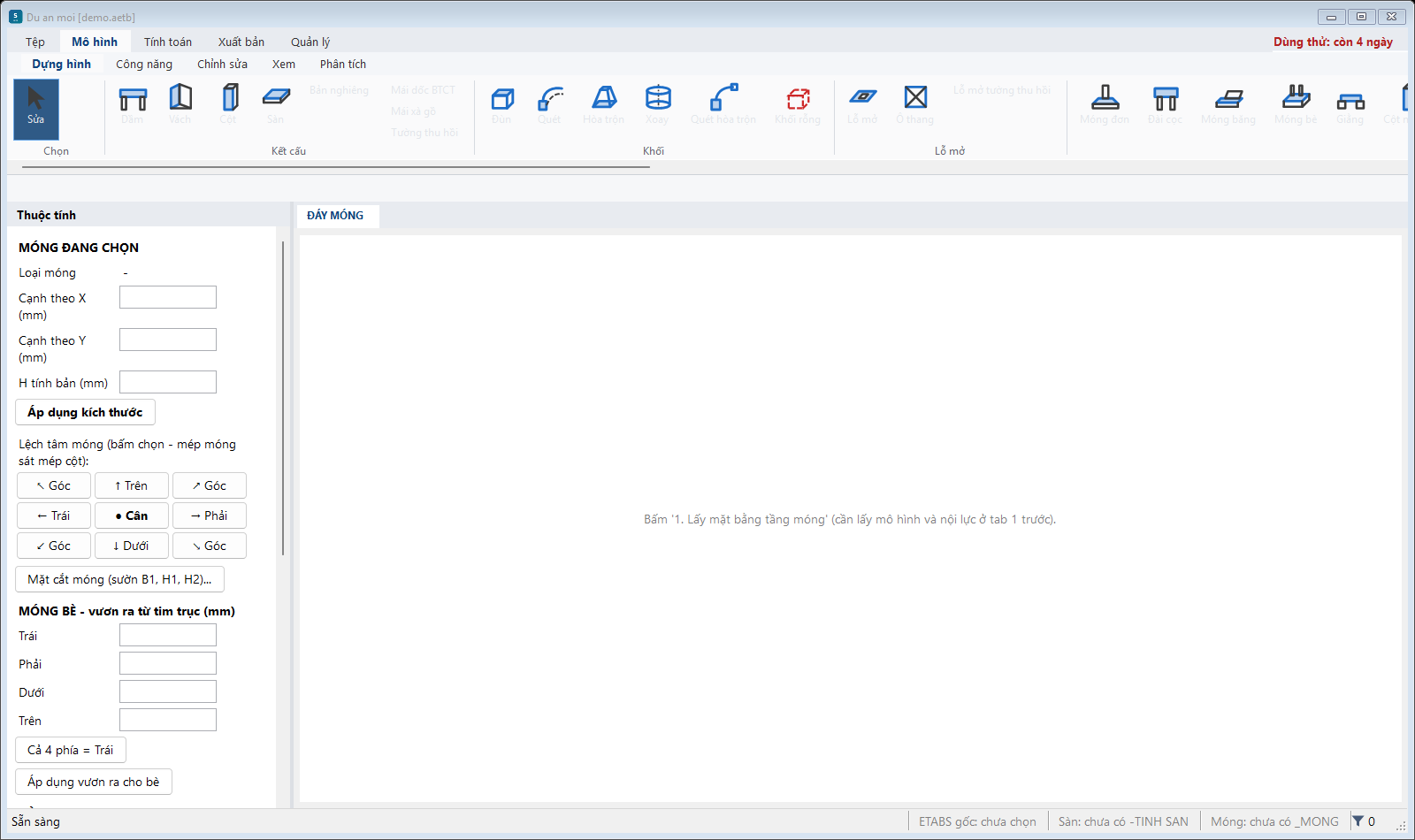

Móng dựng ngay trên mô hình, ở view ĐÁY MÓNG (Trình duyệt dự án) bằng nhóm Móng của tab Dựng hình: Móng đơn, Đài cọc, Móng băng, Móng bè, Giằng, Cột móng.
- Mở view ĐÁY MÓNG, bấm 1. Lấy mặt bằng tầng móng (cần có mô hình và nội lực từ bước Phân tích).
- Chọn chân cột → lệnh Dựng móng cho chân cột đang chọn (móng đơn / đài cọc). SBIM lấy kích thước sơ bộ theo nội lực, sức chịu tải nền hoặc cọc.
- Sửa kích thước ở Thuộc tính: cạnh X, cạnh Y, chiều cao → Áp dụng kích thước. Lệch tâm móng: bấm 1 trong 9 nút (Góc, Trên, Phải, Cân...) để mép móng sát mép cột.
- Móng bè: nhập phần vươn ra từ tim trục (Trái, Phải, Dưới, Trên) → Áp dụng vươn ra cho bè. Móng đơn / đài sát nhau có thể gộp thành bè (bè ôm các móng, bè có cọc).
- Giằng: vẽ giằng giữa các móng; Tường trên giằng gán tải tường móng. Giằng tính và vẽ như dầm tầng (bước 12).
- Mặt cắt móng (sườn B1, H1, H2)...: cấu tạo bậc, sườn của móng.
