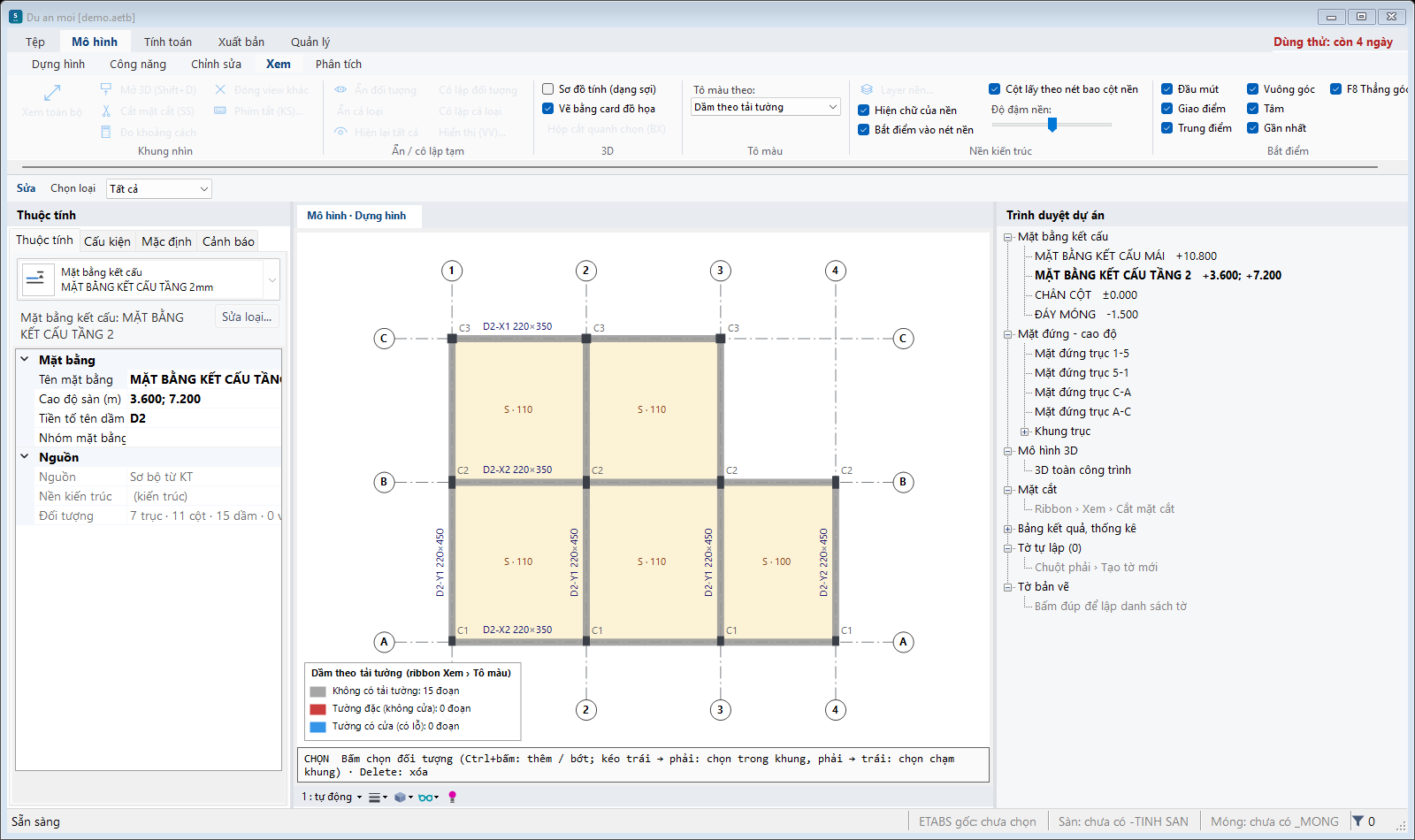

- Khung nhìn: Xem toàn bộ (ZF), Mở 3D (Shift+D) — bấm lần nữa về view trước, Cắt mặt cắt (SS) — bấm 2 điểm đường cắt, Đóng view khác (CI), Phím tắt (KS), Đo khoảng cách.
- Ẩn / cô lập tạm: Ẩn đối tượng (HH), Ẩn cả loại (HC), Cô lập đối tượng (HI), Cô lập cả loại (IC), Hiện lại tất cả (HR), Hiển thị (VV) — bật / tắt từng loại đối tượng, nhãn tên, nền kiến trúc ở mọi view, riêng cho từng view.

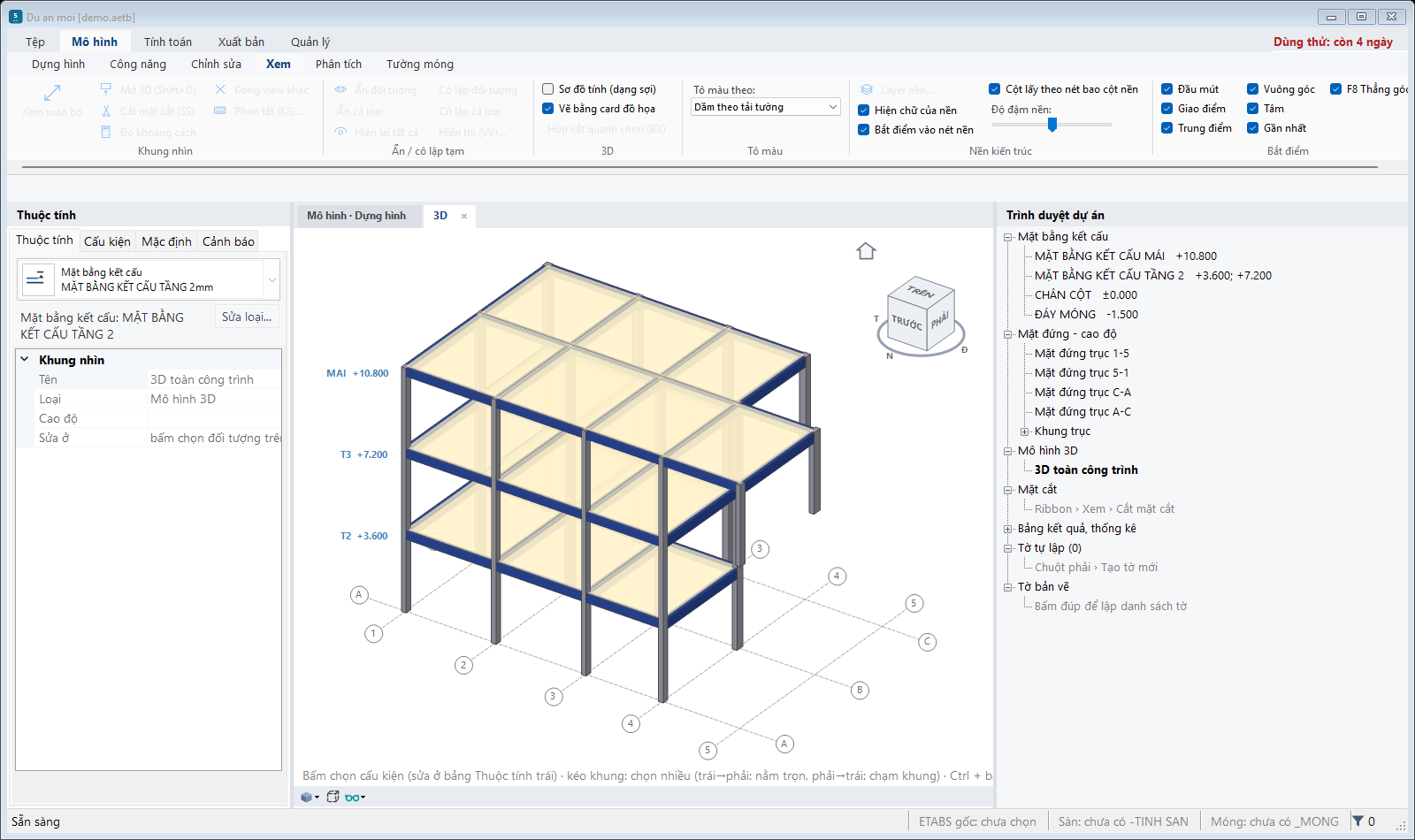

- 3D: Sơ đồ tính (dạng sợi), Vẽ bằng card đồ họa, Hộp cắt quanh chọn (BX). Trong 3D: ViewCube góc trên phải, giữ chuột giữa để xoay, cuộn để zoom.
- Hộp cắt (như Section Box của Revit): bật bằng BX (quanh đối tượng đang chọn) hoặc bảng Thuộc tính của view 3D › Hộp cắt (quanh toàn công trình). Khung hộp hiện trên 3D kèm 6 mũi tên xanh giữa 6 mặt — kéo mũi tên để mở rộng / thu hẹp hộp từng phía; cấu kiện nằm hẳn ngoài hộp được ẩn.
- Sơ đồ tính (dạng sợi) — như Analytical Model của Revit / ETABS: vẽ đúng trục tính sẽ đưa sang ETABS (đầu dầm đã gộp về nút giao cột / dầm, cột tại tâm, dầm cong là cung liền, chấm = nút). Thanh trên khung 3D: Xem toàn công trình / móng / từng tầng, 3D, Nhìn từ trên, Xem toàn bộ, lọc Cột – Vách – Dầm – Sàn – Lưới trục — soát từng mặt bằng trước khi xuất ETABS.
- Mặt cắt: cấu kiện bê tông bị cắt (sàn, dầm, cột, vách, móng, khối quét) thể hiện liền khối, không có nét chung chỗ tiếp giáp; hatch bê tông mẫu BETONG (vẽ ra AutoCAD dùng file BETONG.pat trong thư mục Support của AutoCAD — không có thì thay bằng AR-CONC); nét cấu kiện phía sau không vẽ đè lên vùng bị cắt.
- Tô màu theo: dầm theo tải tường, sàn theo công năng, kháng chấn...
- Nền kiến trúc: Layer nền, Hiện chữ của nền, Bắt điểm vào nét nền, Cột lấy theo nét bao cột nền, Độ đậm nền.
- Bắt điểm: Đầu mút, Giao điểm, Trung điểm, Vuông góc, Tâm, Gần nhất; F8 bật / tắt thẳng góc.
9.1. Mặt đứng, khung trục, nhân bản view
Trình duyệt dự án → Mặt đứng – cao độ: mặt đứng theo 4 phía, kéo đường cao độ để đổi cao độ tầng. Khung trục: khung theo từng trục. Chuột phải một view → Nhân bản view (Duplicate View) để có view riêng ẩn / hiện khác nhau.
Phần mềm SBIM dùng thử miễn phí 15 ngày. Tải bộ cài SBIM · Mua bản quyền · Hỗ trợ: 094.691.5665
