Hướng dẫn sử dụng SBIMBTCT · Bài 6/36

Bước 2 — Mặt bằng kết cấu

Bước 2 SBIMBTCT: quét mặt bằng kết cấu (MBKC) từ AutoCAD hoặc vẽ MBKC trên nền kiến trúc, nhận dạng trục, cột, vách, dầm, sàn và tầng cao.

Cập nhật 18/10/2026 · áp dụng SBIMBTCT 1.0.7
Trong bài này
  1. Tab “Quét MBKC và tầng cao”
  2. Tab “Vẽ MBKC trên nền kiến trúc”
  3. Tab “Cấu kiện và tiết diện”

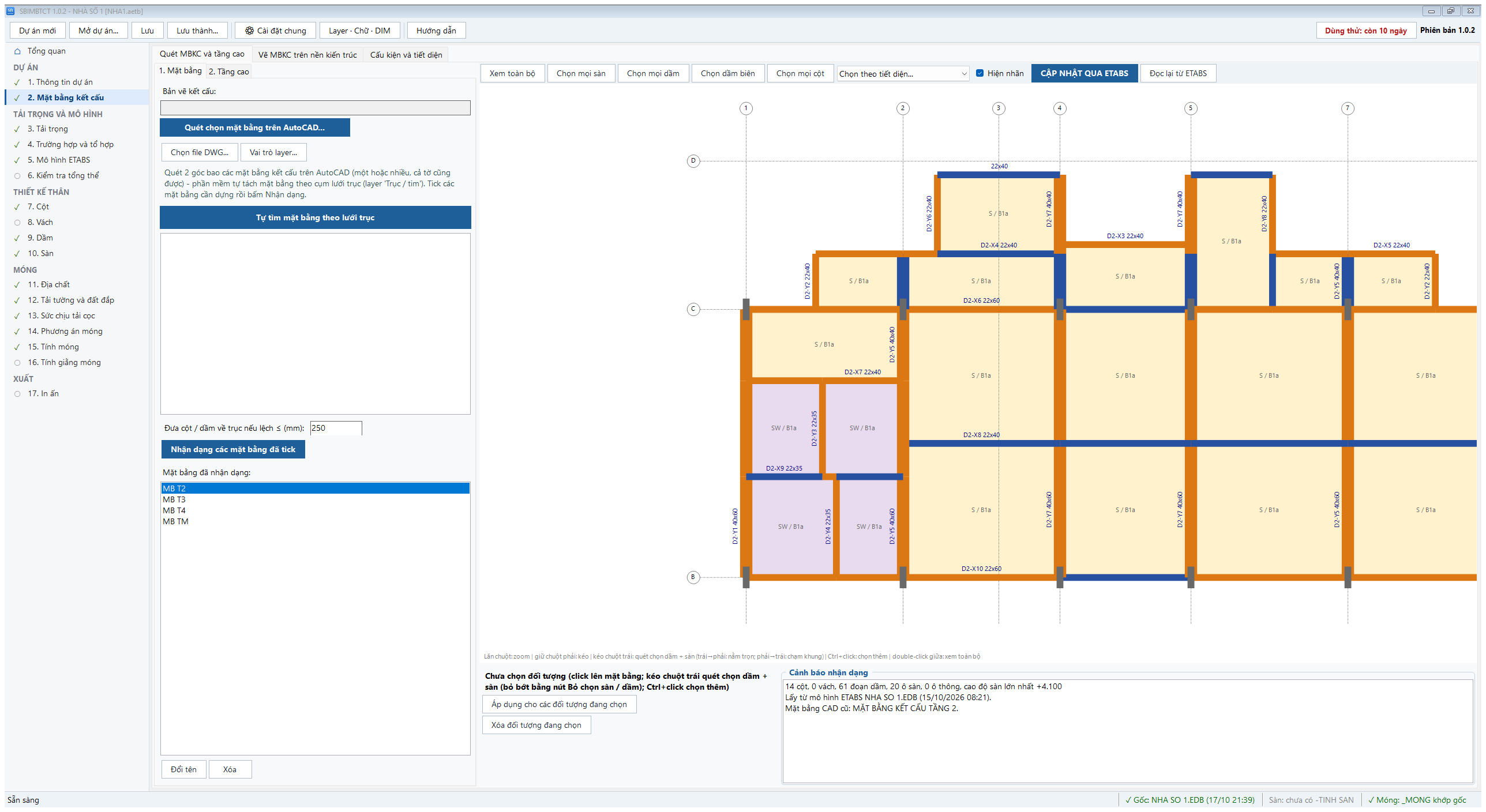

Hình 6.1. Bước 2, tab Quét MBKC và tầng cao: danh sách mặt bằng (trái), mặt bằng đã nhận dạng (phải)
Hình 6.1. Bước 2, tab Quét MBKC và tầng cao: danh sách mặt bằng (trái), mặt bằng đã nhận dạng (phải)

Bước 2 có 3 tab. Quy tắc vẽ bản vẽ để phần mềm đọc đúng (layer, nét dầm, nhãn tên b×h, cao độ sàn…) xem Phụ lục A.

6.1. Tab “Quét MBKC và tầng cao”

  1. Mở bản vẽ kết cấu trên AutoCAD. Bấm Quét chọn mặt bằng trên AutoCAD..., quét 2 góc bao một hoặc nhiều mặt bằng (quét cả tờ cũng được) — phần mềm tự tách mặt bằng theo cụm lưới trục. Hoặc Chọn file DWG... rồi Tự tìm mặt bằng theo lưới trục.
  2. Vai trò layer...: kiểm tra layer nào là trục, cột, vách, dầm, chữ (mặc định theo VEKC / tiêu chuẩn CAD SBIM).
  3. Tick các mặt bằng cần dựng, nhập Đưa cột / dầm về trục nếu lệch ≤ (mm) (mặc định 250), bấm Nhận dạng các mặt bằng đã tick.
  4. Xem mặt bằng bên phải và khung Cảnh báo nhận dạng (số cột, vách, đoạn dầm, ô sàn, lỗ mở; các chỗ phần mềm đoán). Sửa trên AutoCAD rồi quét lại, hoặc sửa trực tiếp: chọn đối tượng (click; quét trái→phải chọn nằm trọn, phải→trái chọn chạm khung; Ctrl+click chọn thêm), nhập thông số rồi Áp dụng cho các đối tượng đang chọn.
  5. Tab con 2. Tầng cao: tên tầng, cao độ, chiều cao tầng; mặt bằng điển hình dùng cho nhiều tầng.

Nút trên hình: Chọn mọi sàn / Chọn mọi dầm / Chọn dầm biên / Chọn mọi cột / Chọn theo tiết diện...; CẬP NHẬT QUA ETABS ghi các thay đổi sang mô hình; Đọc lại từ ETABS.

6.2. Tab “Vẽ MBKC trên nền kiến trúc”

Dùng khi chưa có bản vẽ kết cấu: phần mềm dựng mặt bằng kết cấu sơ bộ từ bản vẽ kiến trúc.

  1. Khai báo layer cột kiến trúc / block cột / layer trục kiến trúc (dùng ; giữa nhiều tên, * thay nhiều ký tự); bề rộng dầm b; h dầm = nhịp lớn nhất / k (làm tròn lên bội 50); sàn dày = cạnh ngắn / k (làm tròn lên 10).
  2. Bấm Quét mặt bằng kiến trúc trên AutoCAD..., quét 2 góc bao một hoặc nhiều mặt bằng kiến trúc. Phần mềm lấy cột theo kiến trúc rồi tự tạo dầm, sàn, tên dầm theo VEKC.
  3. Tick mặt bằng → Thêm vào dự án (mặt bằng giống hệt mặt bằng trước dùng chung, chỉ thêm tầng) và/hoặc Vẽ MBKC lên AutoCAD (cột KC_BeTong, nét dầm KC_Thay, tên dầm + nhãn sàn KC_Text, chồng lên kiến trúc). Sửa trên AutoCAD rồi quét lại ở tab 1. Gõ U 1 lần để xóa nét vừa vẽ.

6.3. Tab “Cấu kiện và tiết diện”

Bảng các loại dầm, cột, sàn của mặt bằng đang chọn: sửa trực tiếp tên, b × h dầm, cạnh cột, chiều dày sàn (áp dụng cho mọi đoạn / ô cùng dòng). Đặt lại tên dầm theo VEKC: X = dầm ngang (trên xuống, trái sang), Y = dầm dọc (trái sang, trên xuống); hai tuyến chỉ cùng tên khi giống hệt (tiết diện, nhịp, gối). Đặt tên cột theo tiết diện. Ghi tên dầm lên MBKC trên AutoCAD... — xem mục 14.3.
