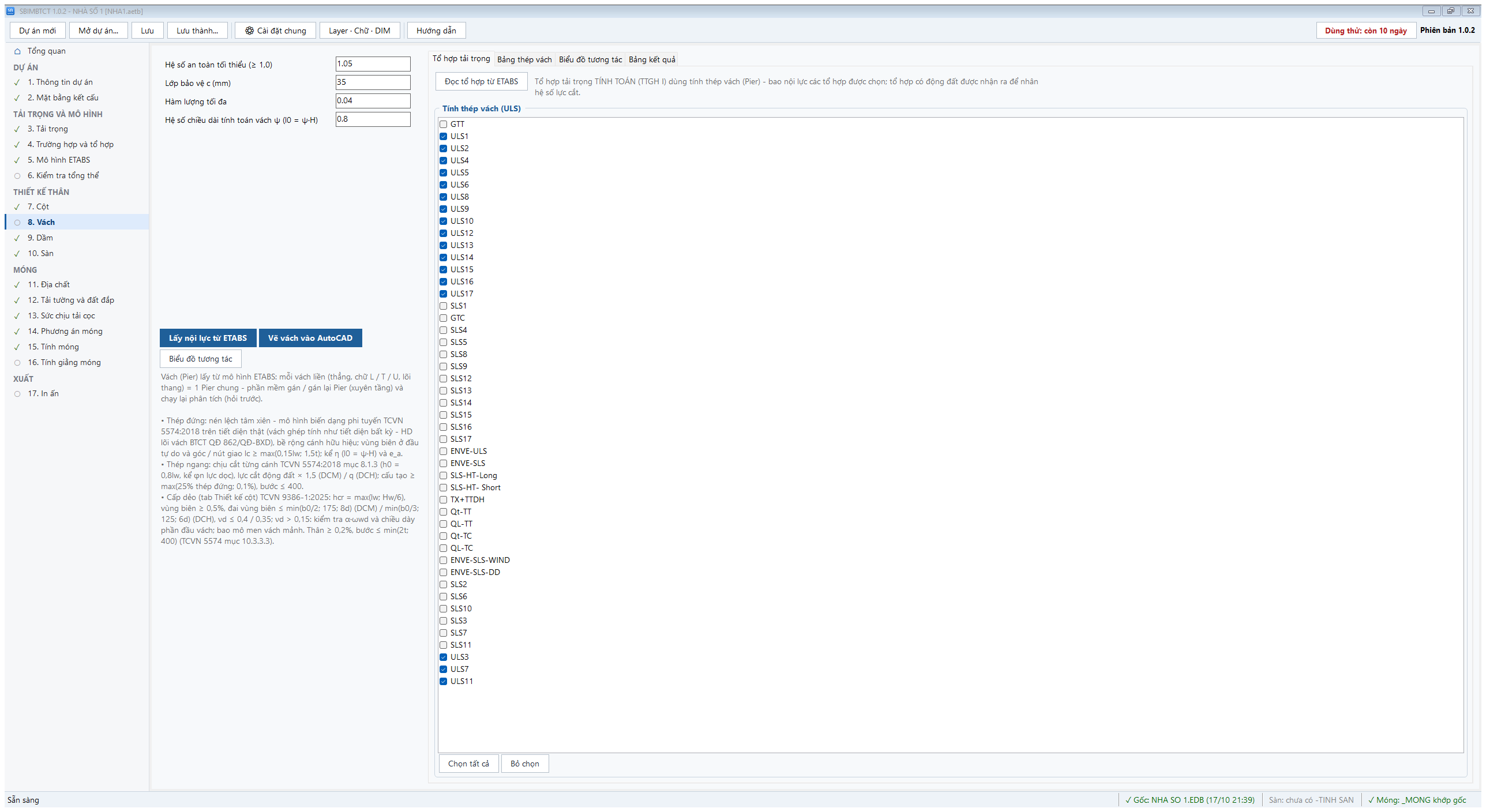

- Vách lấy theo Pier trong ETABS: mỗi vách liền (thẳng, chữ L / T / U, lõi thang) là một Pier. Chưa gán thì phần mềm đề nghị gán Pier và chạy lại phân tích (có hỏi trước).
- Nhập hệ số an toàn, lớp bảo vệ, hàm lượng tối đa, ψ → Thiết kế vách.
- Bảng thép vách: chiều dài vùng biên lc, thép + đai vùng biên, thép đứng và ngang thân (2 lớp), N max, V, hệ số sử dụng, νd. Click ô vàng để chỉnh (áp dụng cho các tầng trên cùng tiết diện; ô có dấu * là thép người dùng chọn).
- Biểu đồ tương tác; Vẽ vách vào AutoCAD.
