Phần mềm nhận biết đối tượng theo vai trò layer. Mặc định các vai trò dùng tên layer của tiêu chuẩn CAD SBIM (nút Layer · Chữ · DIM trong SBIM Hub hoặc SBIMBTCT) và một số tên thường gặp. Dùng đúng tên này thì không cần khai báo gì thêm.
| Vai trò | Tên layer được nhận sẵn | Vẽ gì trên layer này |
|---|---|---|
| Trục / tim | KC_Truc, KC-Truc, S-GRID*, AXIS* | Đường trục (LINE). Chỉ vẽ trục, không vẽ đường khác dài > 1,5 m trên layer này. |
| Đầu trục | KC_Manh, KC_Truc | Vòng tròn đầu trục (CIRCLE). |
| Bao cột / vách BT | KC_BeTong, KC-Betong | Hình bao cột, vách (hình chữ nhật kín); dấu X cột dừng. |
| Nét dầm thấy | KC_Thay, KC-Thay, KC-Mb | 2 nét biên dầm thấy. |
| Nét dầm khuất | KC_Khuat, KC-Khuat | 2 nét biên dầm khuất (nét đứt). |
| Chữ / tên cấu kiện | KC_Text, KC-Text, KC-Tencaukien | Nhãn dầm, cao độ sàn, chiều dày sàn, ghi chú sàn. |
| Đường chéo lỗ mở | KC_Manh, KC-Manh, KC-Opening | 2 LINE chéo (dấu X) của lỗ mở. |
| Biên sàn không phải dầm | (chưa có sẵn — tự đặt, vd KC_BienSan) | Mép sàn console, mép sàn tự do, viền ô cầu thang không có dầm. |
| Biên lỗ mở | (chưa có sẵn — tự đặt, vd KC_BienLo) | Polyline kín bao quanh lỗ mở (cách thay cho dấu X). |

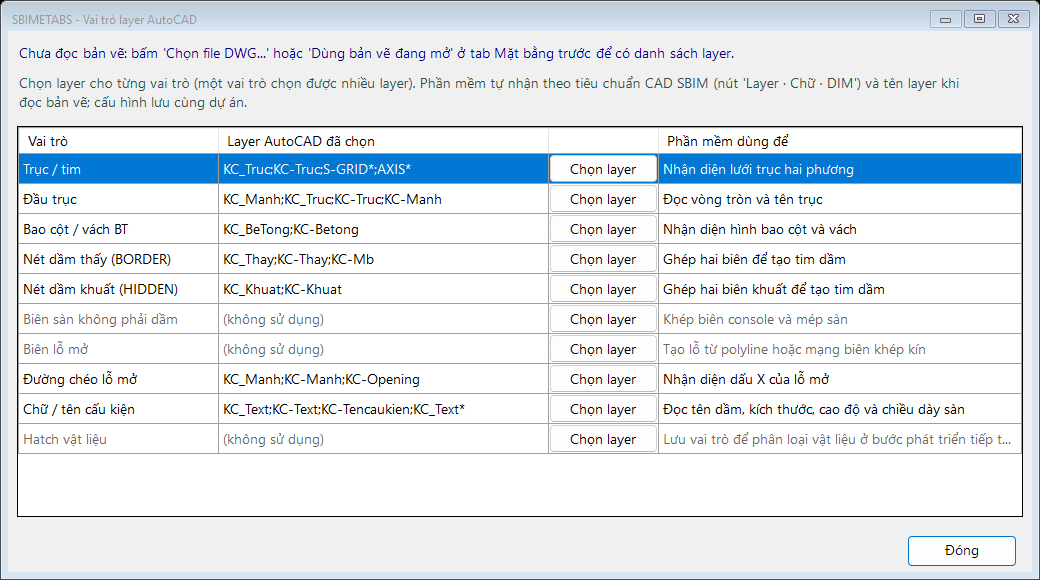

Bản vẽ của công ty khác dùng tên layer khác? Không cần đổi layer trong bản vẽ. Trong SBIMBTCT, tab 4. Mặt bằng & Tầng cao › Mặt bằng, bấm Vai trò layer... rồi bấm Chọn layer ở từng dòng để tick các layer của bản vẽ cho vai trò đó (một vai trò chọn được nhiều layer). Cấu hình lưu cùng dự án. Nếu thiếu layer cho vai trò bắt buộc, bảng này tự bật lên khi đọc bản vẽ.
