Bước 5 — Mô hình ETABS

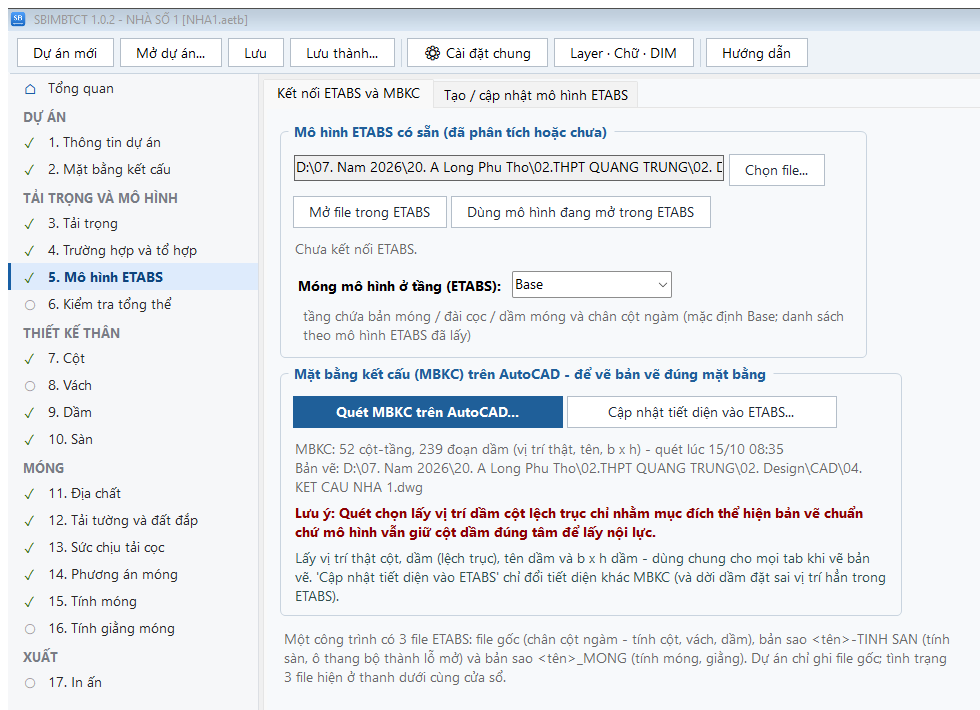

9.1. Kết nối mô hình có sẵn

• Chọn file... + Mở file trong ETABS, hoặc mở sẵn mô hình trong ETABS rồi Dùng mô hình đang mở trong ETABS (khuyên dùng).
• Móng mô hình ở tầng (ETABS): tầng chứa bản móng / đài cọc / dầm móng và chân cột ngàm (mặc định Base).

9.2. Tạo / cập nhật mô hình từ MBKC

Tab Tạo / cập nhật mô hình ETABS: dựng lưới trục, tầng, tiết diện, cột, vách, dầm, sàn từ các mặt bằng đã nhận dạng ở bước 2; gán tải sàn, tường, gió; khai báo khối lượng (mass source) và động đất; chạy phân tích. Mô hình đã có thì chỉ cập nhật phần thay đổi.

9.3. Quét MBKC để vẽ đúng mặt bằng

• Quét MBKC trên AutoCAD...: lấy vị trí thật của cột, dầm (lệch trục), tên dầm và b × h — dùng chung cho mọi bước vẽ bản vẽ.
• Cập nhật tiết diện vào ETABS...: chỉ đổi những tiết diện khác MBKC (và dời dầm đặt sai vị trí hẳn trong ETABS).
• Khi đổi tiết diện (cả cập nhật giằng móng vào mô hình gốc), SBIMBTCT dùng lại tiết diện có sẵn trong mô hình nếu giống hệt: cùng vật liệu, b × h, loại thiết kế (cột / dầm), lớp bảo vệ và hệ số modifier. Chỉ khi không có mới tạo tiết diện mới, đặt tên theo vai trò: dầm B22x50, giằng móng GM22x50, cột C22x50.
• Mỗi lần cập nhật, các tiết diện giống hệt nhau do SBIM tạo ở bản cũ (đuôi _2, _3...) được tự gộp: thanh chuyển về tiết diện gốc cùng tính chất, bản thừa không còn thanh nào dùng thì xóa. Tiết diện người dùng tự đặt tên không bị đụng tới.
