Bước 9 — Dầm

14.1. Thông số

Hệ số an toàn, lớp bảo vệ c, đường kính thép dầm, đai mặc định, số nhánh đai, bước đai lớn nhất. Ô nền xám (αR, γb1, μmin, khoảng hở tối thiểu) lấy theo TCVN 5574:2018, không cần sửa.

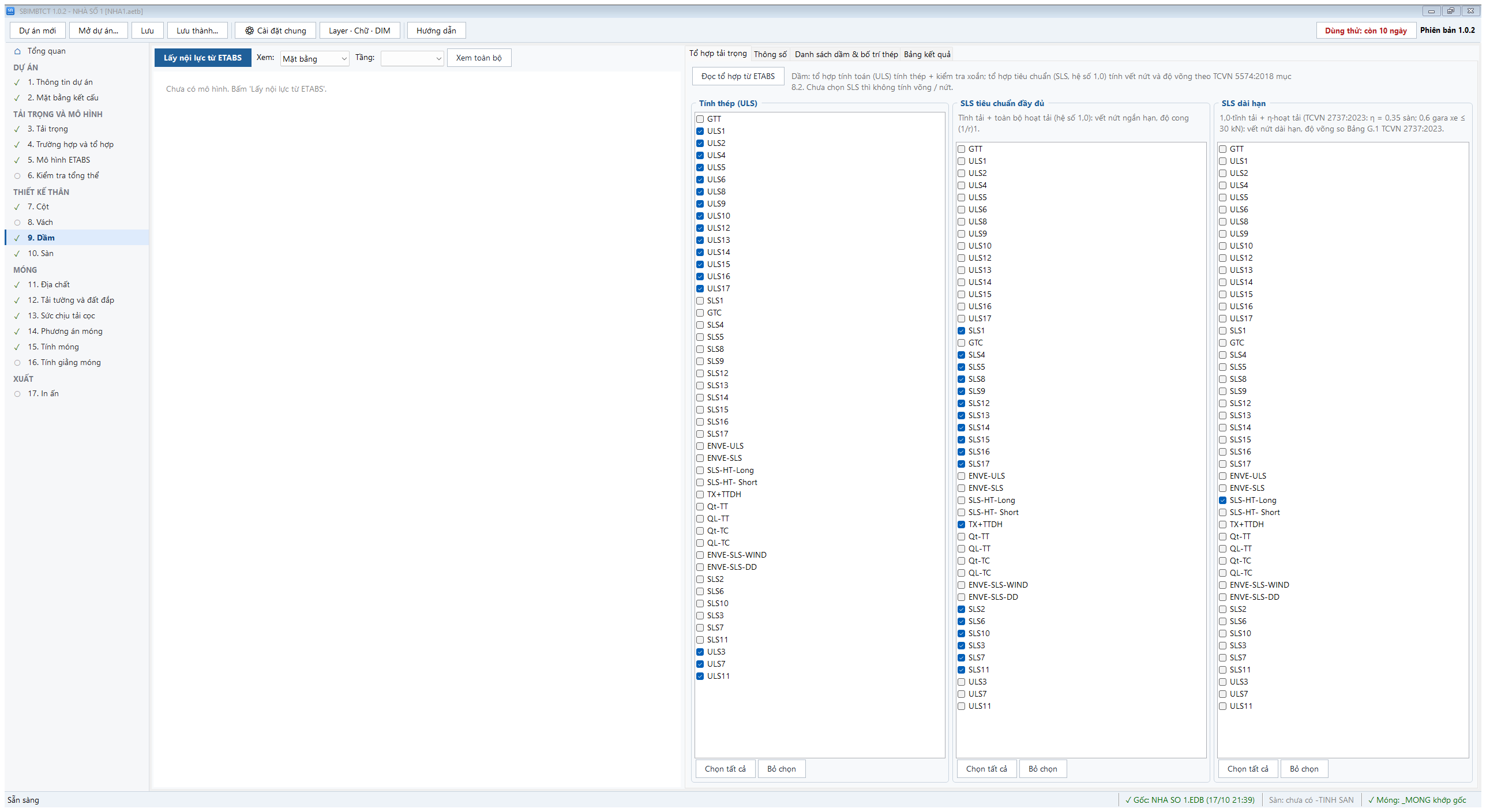

14.2. Danh sách dầm và bố trí thép

1. Tự tạo tất cả dầm (theo trục) hoặc quét chọn các đoạn thẳng hàng trên một tầng, nhập tên → + Thêm dầm. Nhịp tự cắt tại cột / dầm đỡ. Dầm cùng tên ở các tầng giống nhau (tiết diện, thép) gộp thành một, ví dụ D-X3 (T2÷T3).
2. Thiết kế tất cả. Bảng trên: As yêu cầu lớn nhất, As bố trí, kết quả từng dầm. Bảng dưới: từng nhịp tại gối trái, nhịp, gối phải — M, Q, As yêu cầu, thép trên, dưới, đai, vết nứt, độ võng, xoắn.
3. Chỉnh thép: click ô thép trên / dưới / đai. Sửa thép chạy suốt thì các nhịp liền (cùng b, mặt trên / đáy chênh ≤ 50 mm) tự cập nhật; thép trên ở gối chung áp cho cả 2 bên gối. Thép gia cường số thanh nhỏ được nối liền qua gối (thép dưới) / qua nhịp (thép trên) theo cấu tạo.
4. Thép trên chạy suốt các nhịp có mặt trên liền phải giống nhau, 2 bên một gối chung cùng một bộ thép trên; thép nhập tay làm lệch quy tắc này thì cột Kết quả báo Bố trí sai.
5. Số lớp thép mỗi phía tối đa 2 hoặc 3 (Cài đặt chung › Chung, mặc định 3); tự chọn thép vẫn ưu tiên 2 lớp, chỉ xếp lớp 3 khi đường kính lớn nhất vẫn thiếu.
6. Cột Chênh mặt trên (mm) (sau b×h, dòng đầu mỗi nhịp): nhịp thấp hơn cao độ dầm nhập số âm (vd nhịp 400×400 thấp hơn 50 mm điền -50), để trống = bằng mặt trên. Chênh giữa 2 nhịp kề ≤ 50 mm: thép uốn xiên 1:6 chạy liên tục; > 50 mm: cắt thép tại gối — bên cao hơn neo trong gối + móc xuống, bên thấp hơn neo thẳng sang nhịp cao hơn. Khai triển vẽ bậc mặt trên / đáy theo từng nhịp, ghi cao độ mặt trên từng nhịp sau tên dầm; nội lực ETABS giữ nguyên (chỉ dùng khi vẽ).
7. Kiểm tra xoắn (TCVN 5574:2018 mục 8.1.4): tick để bật; không đạt thì tự tăng đai kín.

14.3. Đặt lại tên dầm trên MBKC (VEKC)

1. Mở bản vẽ kết cấu trên AutoCAD, bấm Đặt lại tên dầm trên MBKC (VEKC)... (hoặc Ghi tên dầm lên MBKC trên AutoCAD... ở bước 2), quét 2 góc bao một hoặc nhiều mặt bằng.
2. Phần mềm đánh số theo VEKC: X = dầm ngang (trên xuống, trái sang), Y = dầm dọc (trái sang, trên xuống); hai tuyến chỉ cùng tên khi giống hệt (tiết diện, chiều dài, nhịp, gối). Tên cũ dùng cho dầm khác cấu tạo được tách tên mới (dòng đỏ); dầm thiếu nhãn được thêm nhãn cùng layer, kiểu chữ, cỡ chữ.
3. Kiểm tra bảng tên cũ → tên mới, sửa tay ô Tên mới nếu cần → Ghi vào bản vẽ. Tùy chọn Giữ tên cũ đúng (bản vẽ đã phát hành: chỉ sửa tên trùng sai + dầm thiếu tên).
