7.1. Tab “Tải trọng sàn và tường”

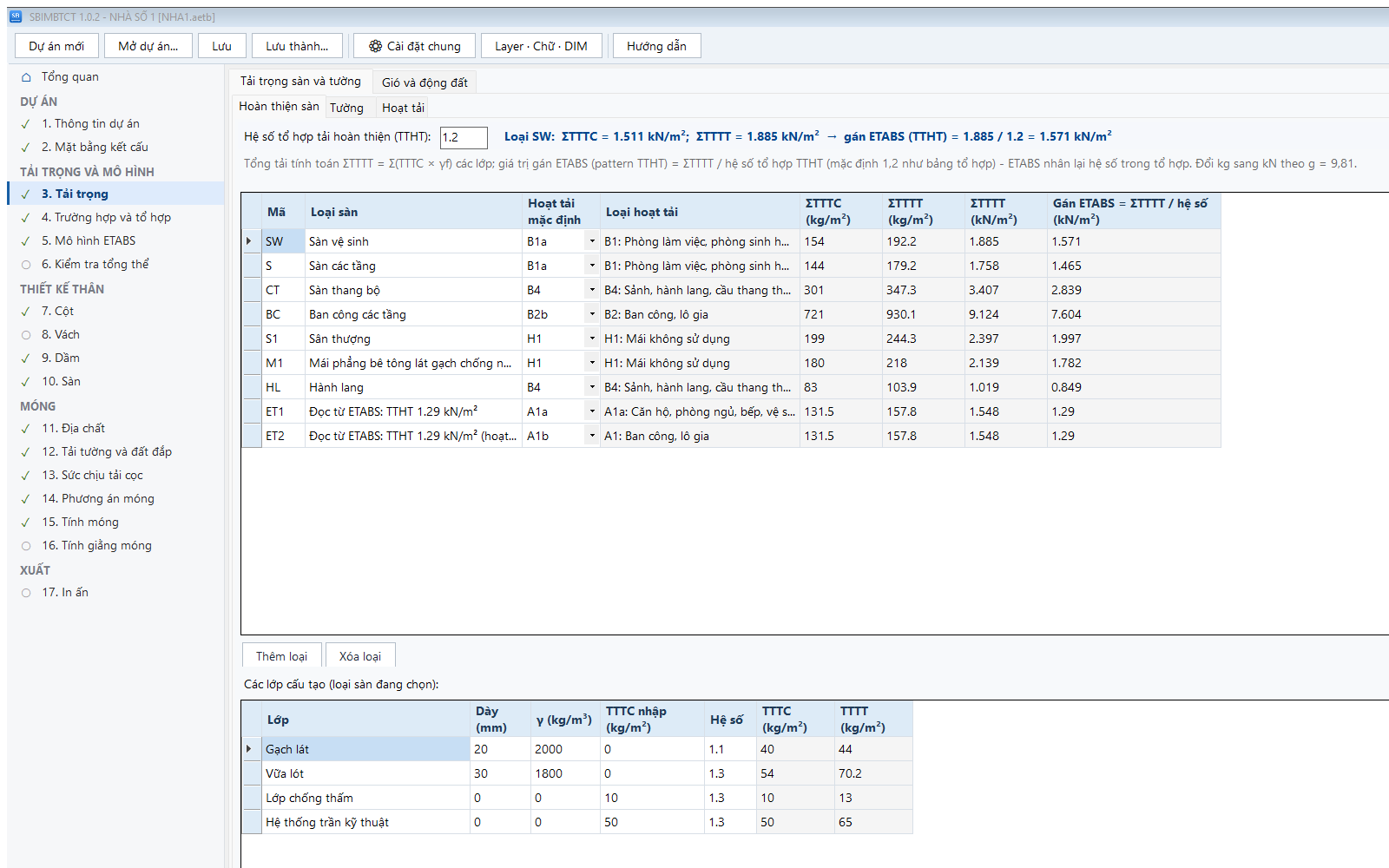

- Hoàn thiện sàn: mỗi loại sàn (mã SW, S, CT, BC…) có các lớp: dày (mm), γ (kg/m³) hoặc TTTC nhập trực tiếp (kg/m²), hệ số độ tin cậy. Phần mềm tính ΣTTTC, ΣTTTT (kg/m² và kN/m²) và giá trị gán ETABS = ΣTTTT / hệ số tổ hợp TTHT (mặc định 1,2 như bảng tổ hợp — ETABS nhân lại hệ số trong tổ hợp). Cột Hoạt tải mặc định chọn loại hoạt tải TCVN 2737:2023 (A1a, B1a, B4, H1…).
- Tường: loại tường (dày, γ, lớp trát), chiều cao tường = chiều cao tầng − h dầm, tải gán lên dầm.
- Hoạt tải: bảng hoạt tải theo TCVN 2737:2023 (giá trị tiêu chuẩn, phần dài hạn, hệ số).
Mã sàn trùng nhãn sàn trên MBKC (ví dụ nhãn S / B1a = loại sàn S, hoạt tải B1a) — xem Phụ lục A mục Sàn.
7.2. Tab “Gió và động đất”
- Gió theo TCVN 2737:2023: W0 theo vùng (bước 1), dạng địa hình, cao độ mặt đất, bề rộng đón gió, hệ số khí động; tải gió tĩnh theo tầng (và thành phần động khi cần), gán tại tâm khối lượng từng tầng (pattern GX, GY).
- Động đất theo TCVN 9386-1:2025: agR, loại nền, γI, hệ số ứng xử q, phổ thiết kế; tạo hàm phổ TCVN9386 (gia tốc m/s²) và trường hợp phổ phản ứng EQX, EQY trong ETABS, hệ số phổ 1000 (mô hình đơn vị N-mm), độ lệch tâm ngẫu nhiên 0,05 (mục 4.3.2).
- Nút Gán tải động đất luôn đặt lại EQX, EQY (hàm, hệ số, lệch tâm) kể cả khi mô hình đã có sẵn 2 trường hợp này (do người khác / phần mềm khác tạo) và ghi rõ giá trị cũ → mới; tổ hợp có một tải xuất hiện 2 lần được cảnh báo.
