Kiểm tra độ cứng và ổn định tổng thể của công trình trước khi thiết kế cấu kiện, lấy kết quả từ mô hình ETABS gốc đã phân tích.
- Chọn giới hạn Tường - khung (lệch tầng do gió, TCVN 2737:2023 Bảng G.5) và Bộ phận phi kết cấu (lệch tầng do động đất, TCVN 9386-1:2025 mục 4.4.3.2).
- Mở file gốc trong ETABS (không phải bản -TINH SAN / _MONG), bấm Lấy kết quả từ ETABS và kiểm tra. Mô hình chưa phân tích thì phần mềm hỏi rồi chạy phân tích.

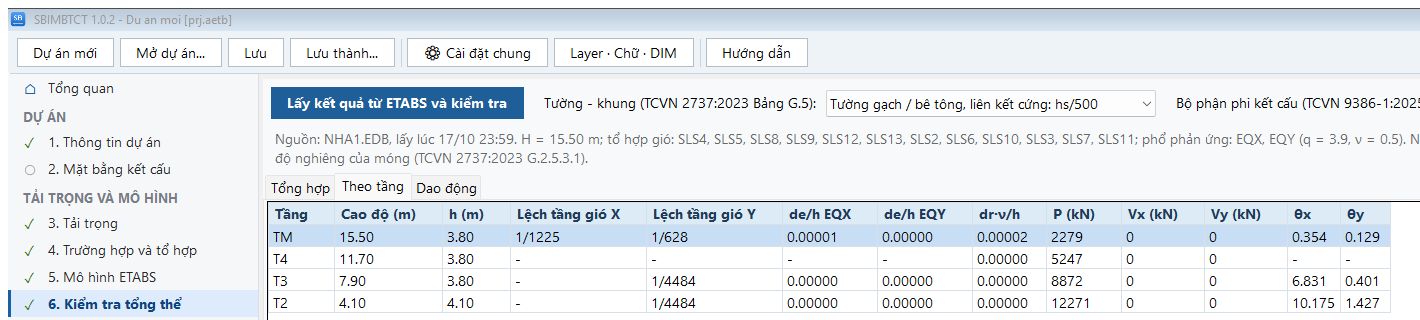

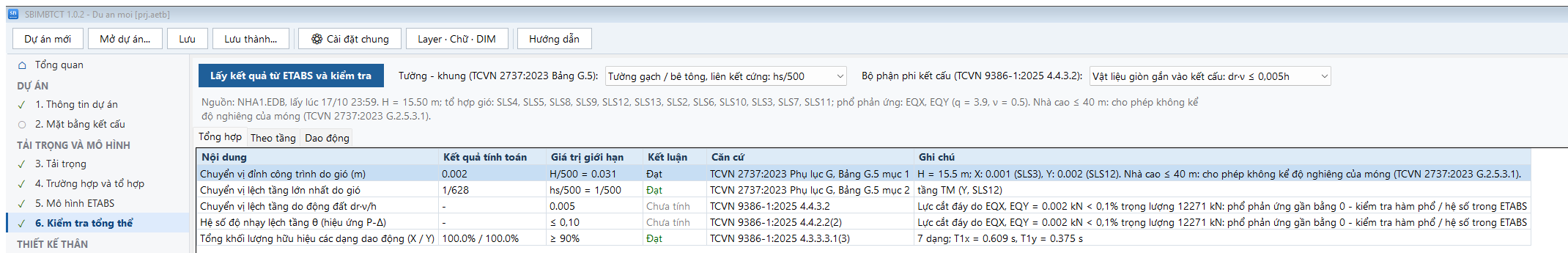

- Đọc tab Tổng hợp; xem chi tiết ở tab Theo tầng và Dao động.
| Nội dung | Giới hạn | Cách tính / căn cứ |
|---|---|---|
| Chuyển vị đỉnh do gió | H / 500 | TCVN 2737:2023 Phụ lục G, Bảng G.5 mục 1. Lấy chuyển vị lớn nhất tầng trên cùng trong các tổ hợp tiêu chuẩn có gió. |
| Lệch tầng lớn nhất do gió | hs / 500 (tường gạch / bê tông, liên kết cứng); hs / 700 (tường ceramic ốp đá, liên kết cứng); hs / 300 (liên kết mềm) | TCVN 2737:2023 Bảng G.5 mục 2. Tỷ số lệch tầng lớn nhất từng tầng, 2 phương. |
| Lệch tầng do động đất | dr·ν ≤ 0,005h (vật liệu giòn gắn vào kết cấu); 0,0075h (vật liệu dẻo); 0,010h (bộ phận cố định không ảnh hưởng biến dạng) | TCVN 9386-1:2025 mục 4.4.3.2: ds = q·de; dr = hiệu ds 2 tầng; ν = 0,5 (cấp hậu quả C1, C2) hoặc 0,4 (C3). |
| Hệ số độ nhạy lệch tầng θ (P-Δ) | θ ≤ 0,10 | TCVN 9386-1:2025 mục 4.4.2.2(2): θ = Ptot·dr / (Vtot·h); Ptot từ khối lượng tích lũy các tầng, Vtot từ lực cắt tầng do động đất. |
| Tổng khối lượng hữu hiệu các dạng dao động | ≥ 90 % mỗi phương | TCVN 9386-1:2025 mục 4.3.3.3.1(3); tab Dao động liệt kê chu kỳ, tỷ lệ khối lượng từng dạng. |
| Độ nghiêng móng | Cộng vào chuyển vị đỉnh khi nhà cao trên 40 m | TCVN 2737:2023 G.2.5.3.1: lấy độ nghiêng mặt phẳng móng theo lún lệch ở bước Tính móng. Nhà ≤ 40 m ghi “cho phép không kể”; nhà > 40 m chưa tính lún thì ghi “chưa kể độ nghiêng móng”. |
- Kết luận: Đạt / Không đạt / Chưa tính. Bước 6 trên thanh bên có ✓ khi mọi mục đạt, ⚠ khi có mục không đạt.
- Lệch tầng lấy tại điểm lệch lớn nhất của tầng (bảng ETABS Story Max Over Avg Drifts, chuyển vị lệch tầng chia chiều cao tầng) — đã kể xoắn.
- Cảnh báo trong nhật ký khi: gia tốc phổ lớn nhất không hợp lý (sai hệ số / đơn vị), độ lệch tâm ngẫu nhiên < 0,05, tổ hợp có một tải cộng 2 lần.
- “Chưa tính” ở mục động đất: lực cắt đáy do EQX, EQY < 0,1 % trọng lượng công trình — phổ phản ứng gần bằng 0. Kiểm tra lại hàm phổ / hệ số trong ETABS (thường do hệ số nhân phổ hoặc đơn vị gia tốc sai).
- Kết quả kiểm tra tổng thể lưu kèm dự án và in vào thuyết minh (mục 18) cùng bảng tổng hợp theo Nghị định 175/2024.
Checklist bước 6
- ☐ Mô hình gốc đã chạy phân tích, có tổ hợp tiêu chuẩn có gió và trường hợp phổ EQX, EQY.
- ☐ Đã chọn đúng giới hạn tường - khung và bộ phận phi kết cấu cho công trình.
- ☐ Mục nào “Không đạt”: tăng tiết diện cột / vách hoặc thêm vách, cập nhật mô hình (bước 5) rồi kiểm tra lại trước khi sang bước 7.
