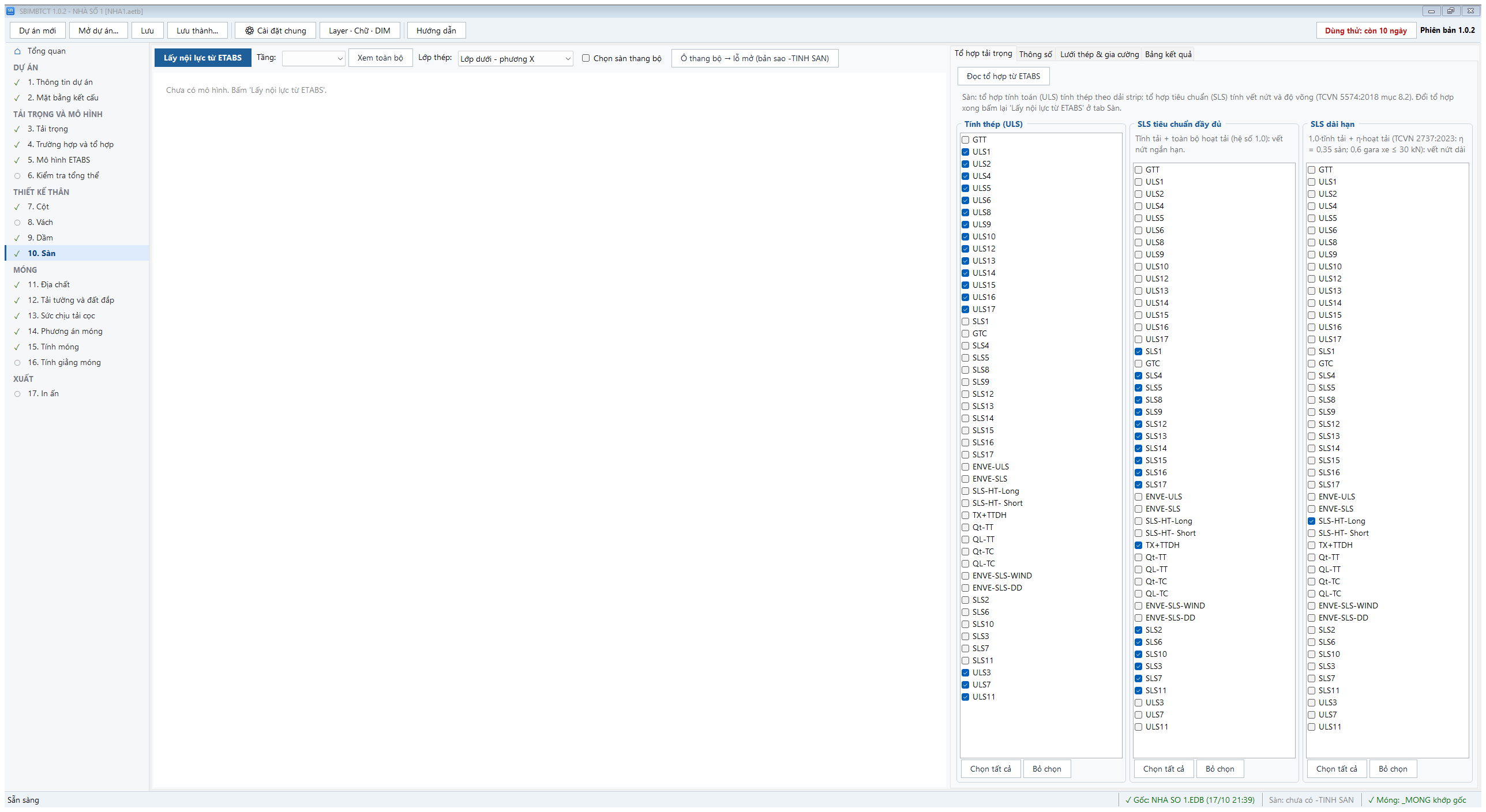

- Sàn tính trên bản sao <tên>-TINH SAN (ô thang bộ thành lỗ mở, có vùng gia cường theo trục). Bấm lấy nội lực strip; mô hình chưa có strip thì phần mềm tự rải strip 1 m hai phương theo ô sàn.
- Tự động thiết kế thép sàn (mọi tầng): chọn Φ và khoảng cách a của lưới rải đều dùng chung cho cả 4 lớp (dưới X, dưới Y, trên X, trên Y) và mọi tầng. Hộp thoại kiểm tra ngay khoảng cách tối đa (TCVN 5574:2018 mục 10.3.3.3) và hàm lượng tối thiểu 0,1% (mục 10.3.3.1). Phần mềm không tự thêm gia cường: chỗ lưới không đủ tô đỏ.
- Thêm thép gia cường cho vị trí thiếu thép: nhập Φ, a thép chèn giữa lưới nền, chọn tầng (đang xem / mọi tầng) và lớp (đang xem / cả 4 lớp) → Áp dụng. Các vùng gia cường đã có trong phạm vi đổi sang Φ / a này (bố trí đều), rồi thêm vùng mới ở mọi đoạn đỏ còn lại. Chỗ vẫn thiếu giữ đỏ để click chọn riêng. Khi vẽ, gia cường lớp trên vươn ra Lngắn/4 ô dầm chính (bỏ dầm phụ), làm tròn lên bội 50 từ mép thật của dầm; ô bên kia gối hẹp (nhịp thông thủy < 2 m) thì thanh kéo hết ô.
- Chọn Tầng và Lớp thép (dưới / trên, phương X / Y). Màu xanh: thép nền đủ; đỏ: thiếu; xanh dương: đã gia cường; xám: không cần. Nhãn ghi As yêu cầu / As bố trí (cm²/m).
- Click đoạn đỏ để thay lưới nền vùng đó hoặc thêm gia cường. Thép nền: chỉnh Φ – khoảng cách; Lưới riêng cho tầng đang xem hoặc Áp dụng lưới này cho mọi tầng.
- Tab Bảng kết quả: As từng dải, vết nứt, độ võng (khi đã chọn SLS). Vẽ thép sàn vào AutoCAD (mục 19).
